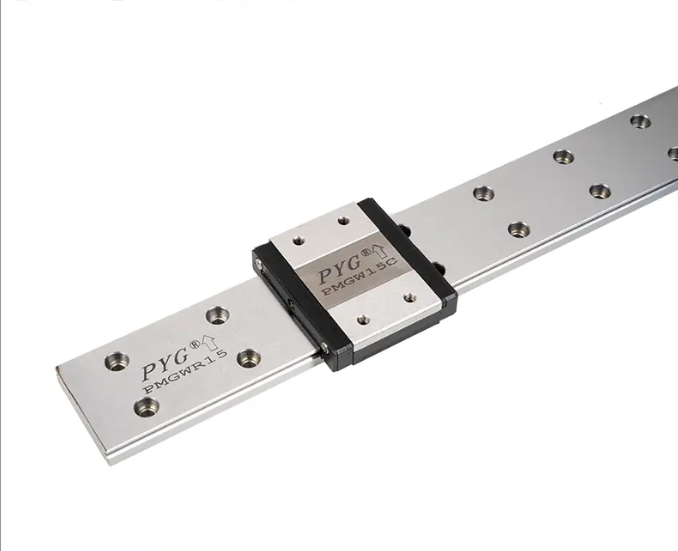

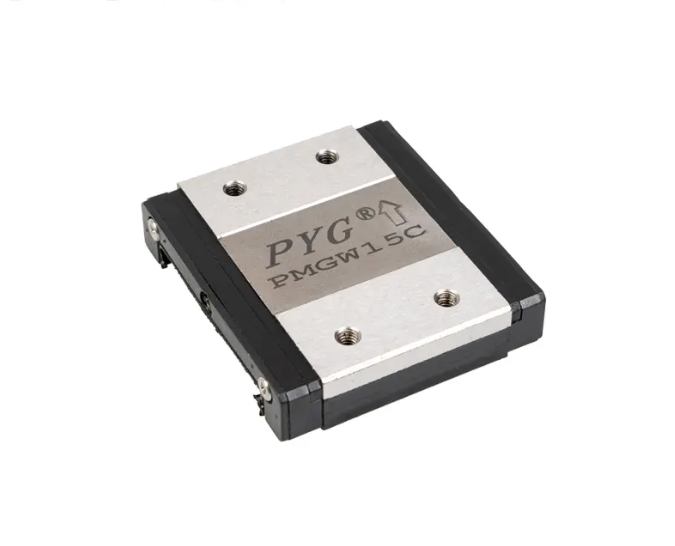

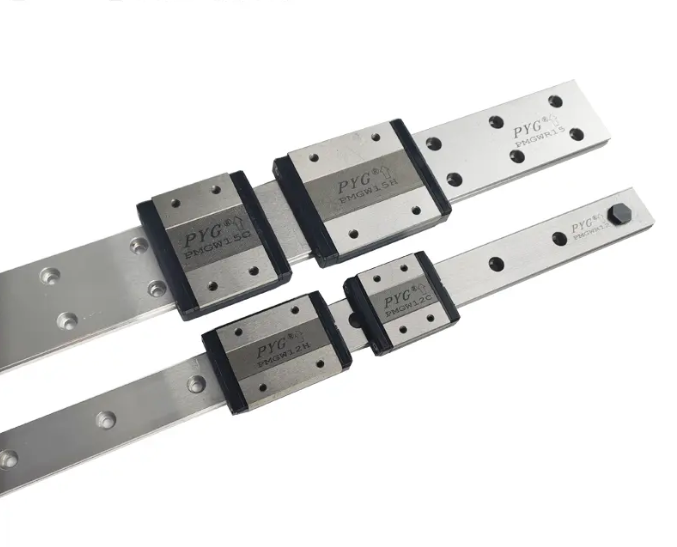

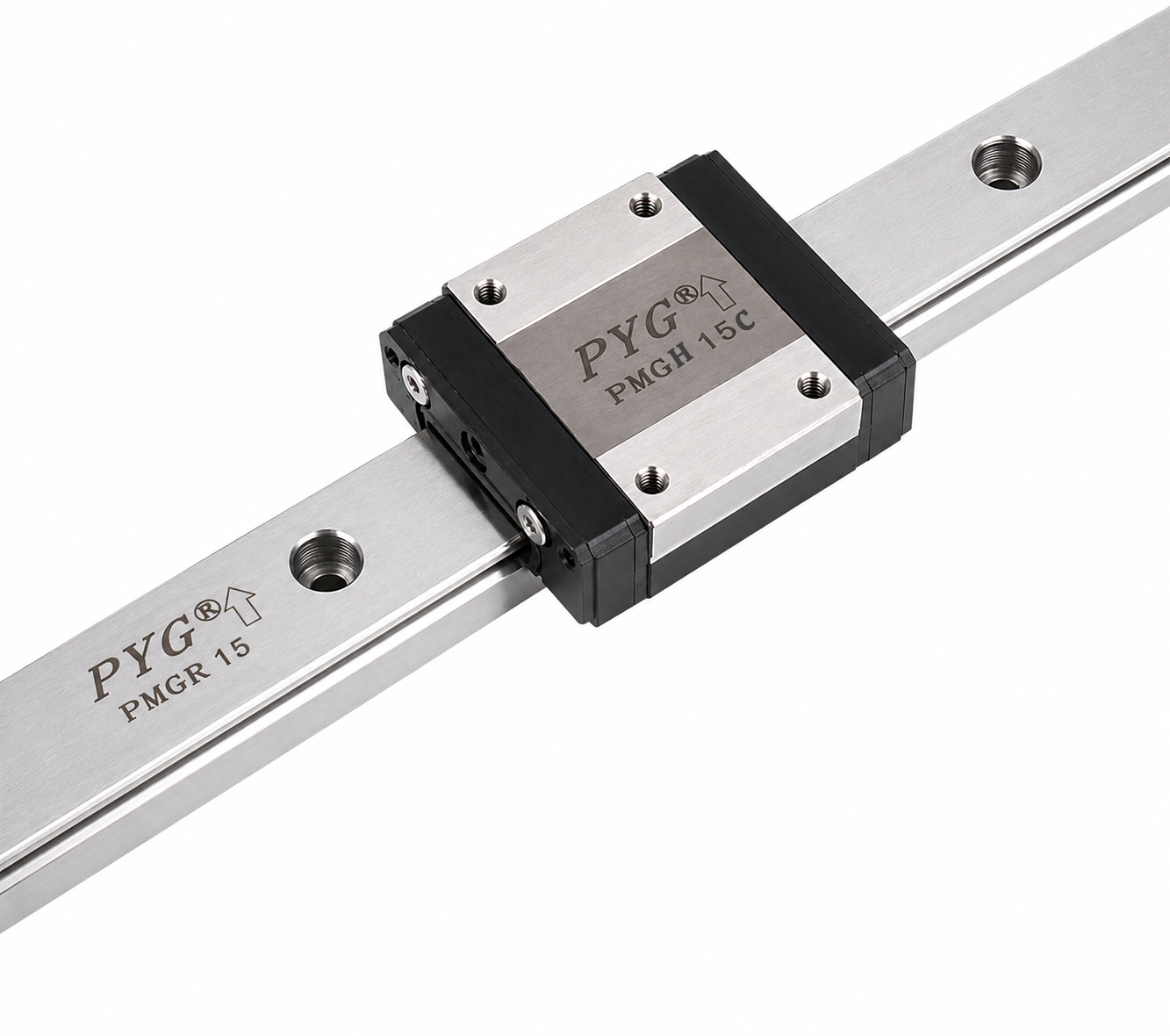

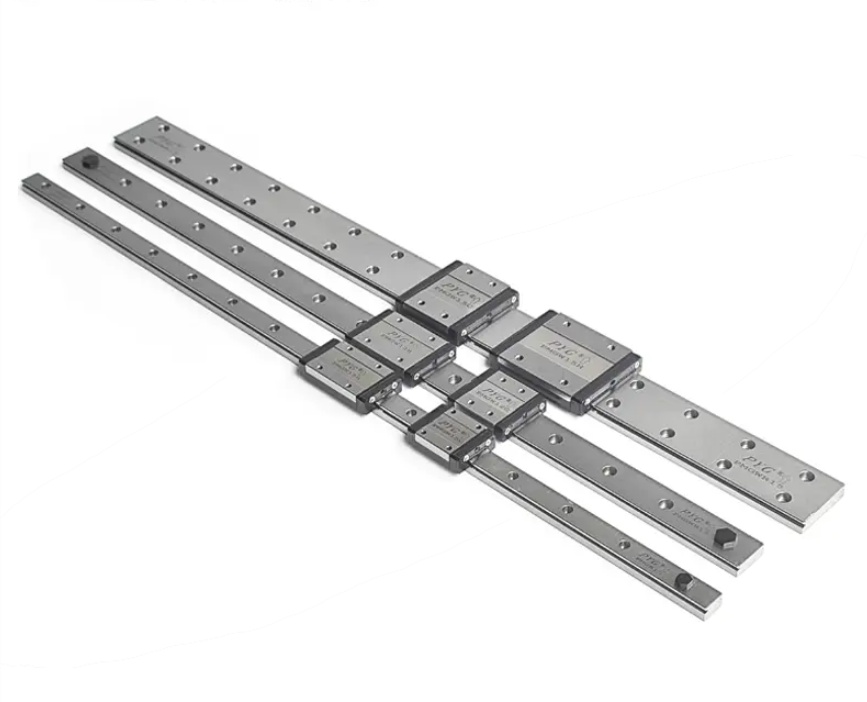

Thanh dẫn hướng tuyến tính loại nhỏ PMG PYG
Thanh dẫn hướng tuyến tính PMG PYG là dòng dẫn hướng tuyến tính loại nhỏ, được phát triển cho những hệ thống yêu cầu cơ cấu chuyển động gọn nhẹ nhưng vẫn đảm bảo độ chính xác và ổn định trong quá trình vận hành.
Với thiết kế nhỏ gọn, thanh dẫn hướng PMG PYG phù hợp với các thiết bị có không gian lắp đặt hạn chế. Sản phẩm có thể được sử dụng trong máy tự động hóa, thiết bị điện tử, máy kiểm tra, máy lắp ráp và nhiều cơ cấu chuyển động tuyến tính khác.

Ưu điểm nổi bật của dòng PMG

Thiết kế nhỏ gọn: phù hợp với các hệ thống có không gian lắp đặt hạn chế.
Độ chính xác cao: đáp ứng yêu cầu chuyển động tuyến tính trong thiết bị cơ khí chính xác.
Chuyển động ổn định: hỗ trợ cơ cấu vận hành êm và chính xác.
Kết cấu tối ưu: thuận tiện cho việc tích hợp vào các thiết kế máy nhỏ.
Khả năng ứng dụng linh hoạt: phù hợp với nhiều loại máy tự động và thiết bị công nghiệp.
Tiết kiệm không gian: kích thước nhỏ giúp tối ưu thiết kế tổng thể của máy.
Phù hợp cơ cấu chuyển động nhỏ: đáp ứng các ứng dụng cần dẫn hướng tuyến tính chính xác trong không gian hạn chế.

Đặc tính dòng sản phẩm:

Kích thước nhỏ gọn, trọng lượng nhẹ, phù hợp với các thiết bị thu nhỏ và thiết bị có không gian lắp đặt hạn chế.
Thiết kế tiếp xúc cung tròn kiểu Gothic (Gothic Arch Contact), có khả năng chịu tải theo mọi hướng, đồng thời có độ cứng cao và độ chính xác cao.

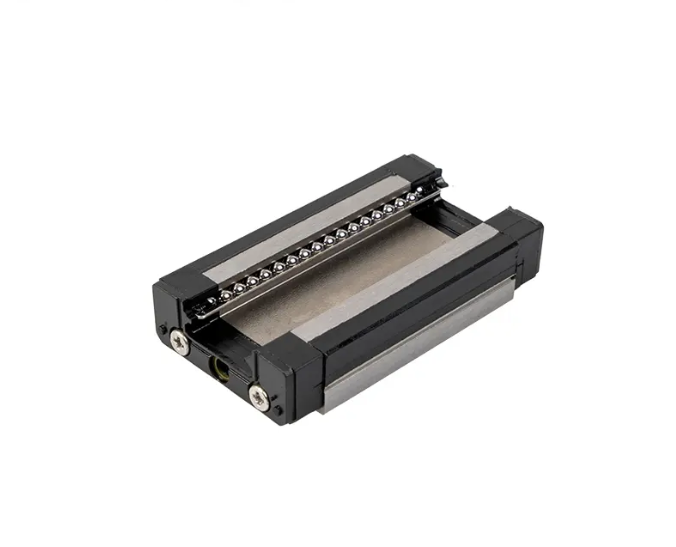

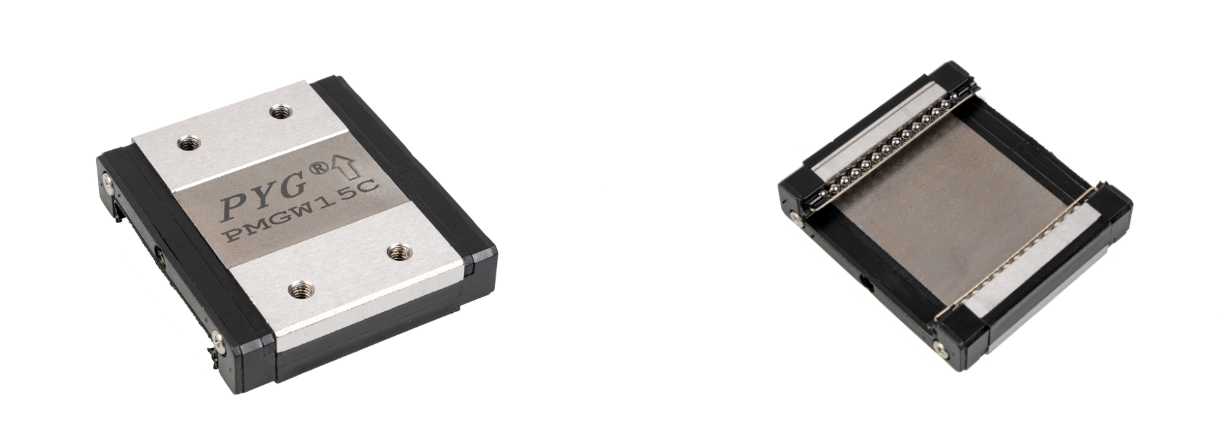

Phiên bản có bộ giữ bi (ball retainer) giúp các viên bi không bị rơi ra khi tháo con trượt (block) khỏi thanh ray.

Đa dạng sản phẩm:

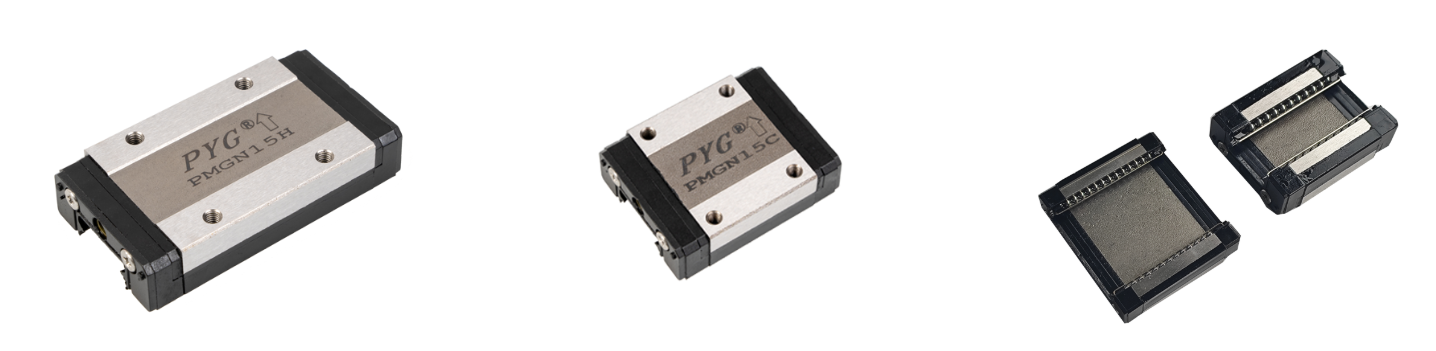

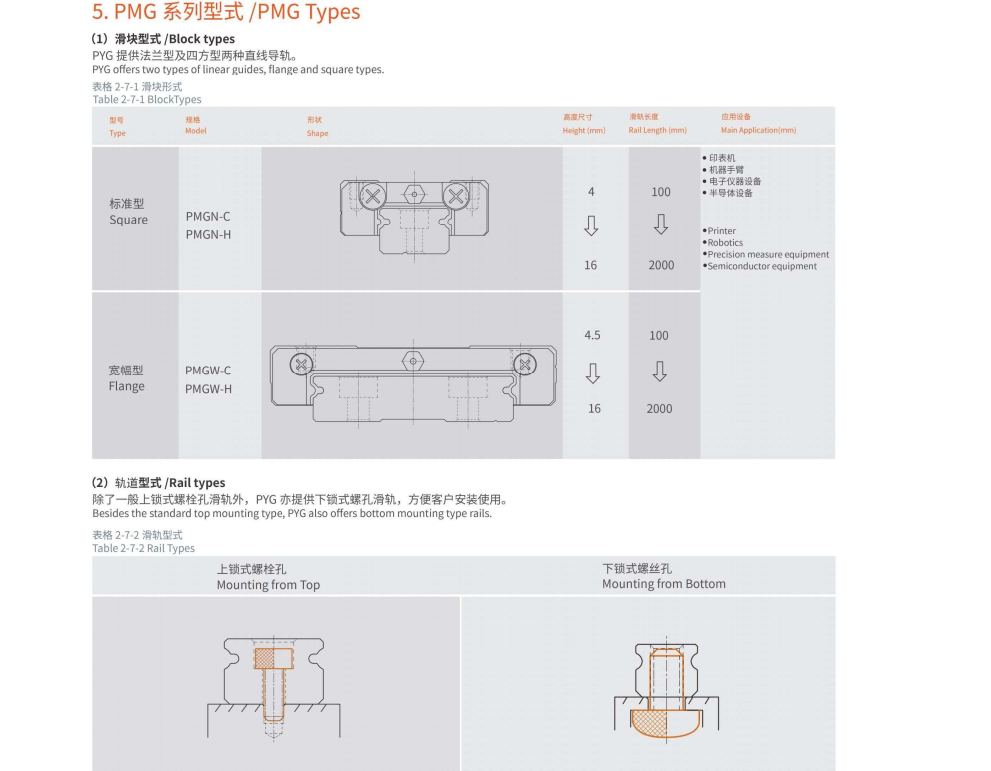

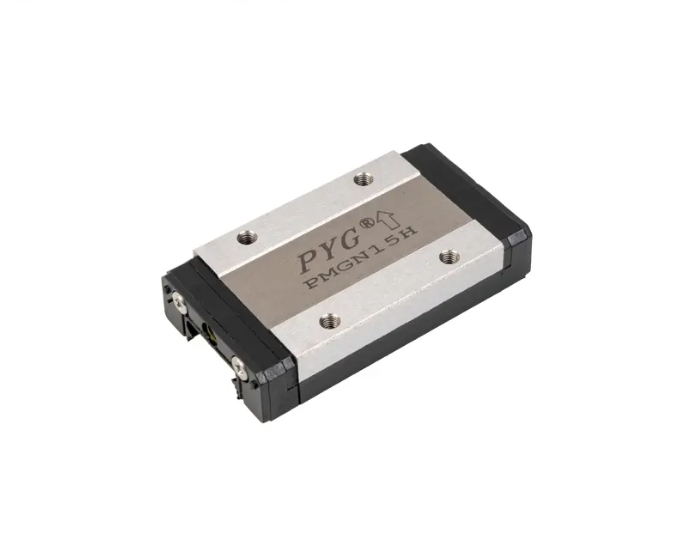

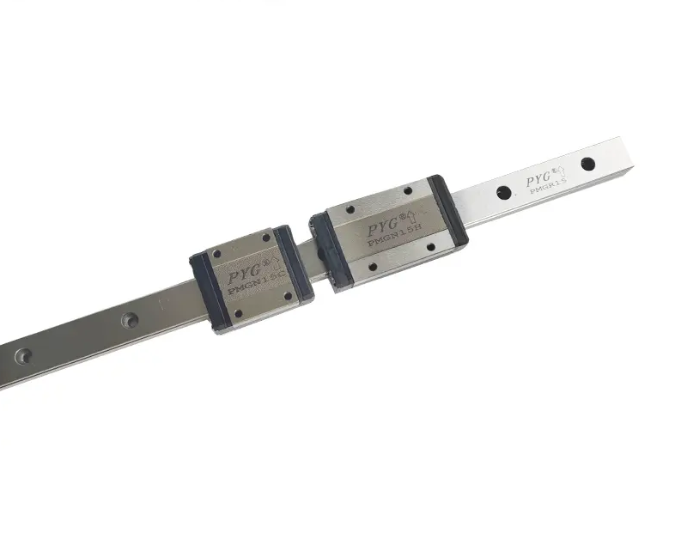

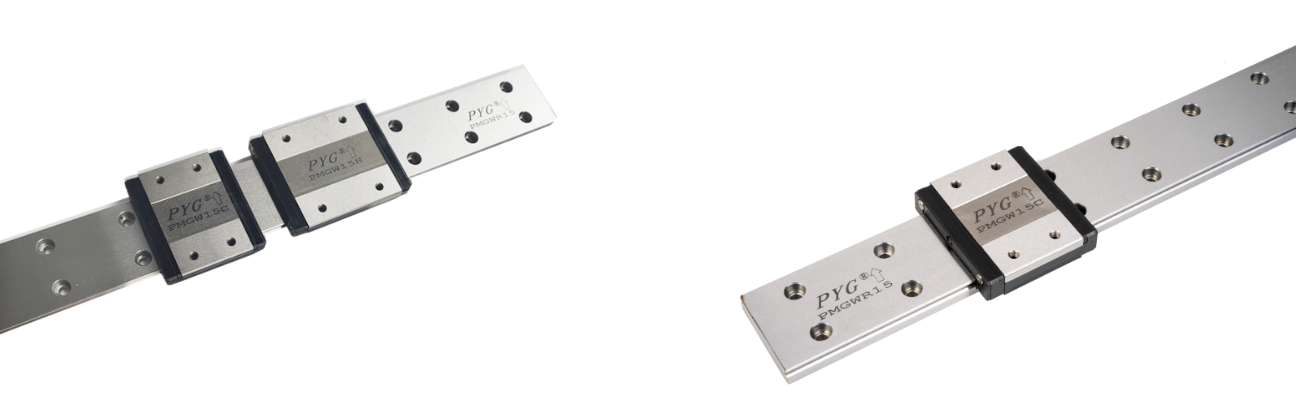

Có đầy đủ các lựa chọn block trượt như: tiêu chuẩn, ngắn, dài, rộng dài
Dòng sản phẩm thép thường: giải pháp tiết kiệm giá thành máy.
Dòng sản phẩm mạ Chrome bạc: giải pháp tiết kiệm chi phí và chống gỉ hiệu quả.
Dòng sản phẩm mạ Chrome đen: giải pháp tối ưu cho ngành điện tử và bán dẫn.
Chiều dài tối đa lên đến 1500mm.

Thanh dẫn hướng tuyến tính loại nhỏ PMG được ứng dụng trong nhiều hệ thống cần cơ cấu dẫn hướng nhỏ gọn và chính xác như:

Máy tự động hóa công nghiệp.
Máy lắp ráp linh kiện.
Thiết bị điện tử và bán dẫn.
Máy kiểm tra và đo lường.
Thiết bị y tế và thiết bị chính xác.
Máy đóng gói kích thước nhỏ.
Robot và cơ cấu chuyển động nhỏ.
Các hệ thống cơ khí có không gian lắp đặt hạn chế.

Nhờ thiết kế nhỏ gọn, ray dẫn hướng tuyến tính PMG là lựa chọn phù hợp cho những thiết kế máy cần tiết kiệm không gian nhưng vẫn yêu cầu chuyển động tuyến tính ổn định

2. Các loại sản phẩm:

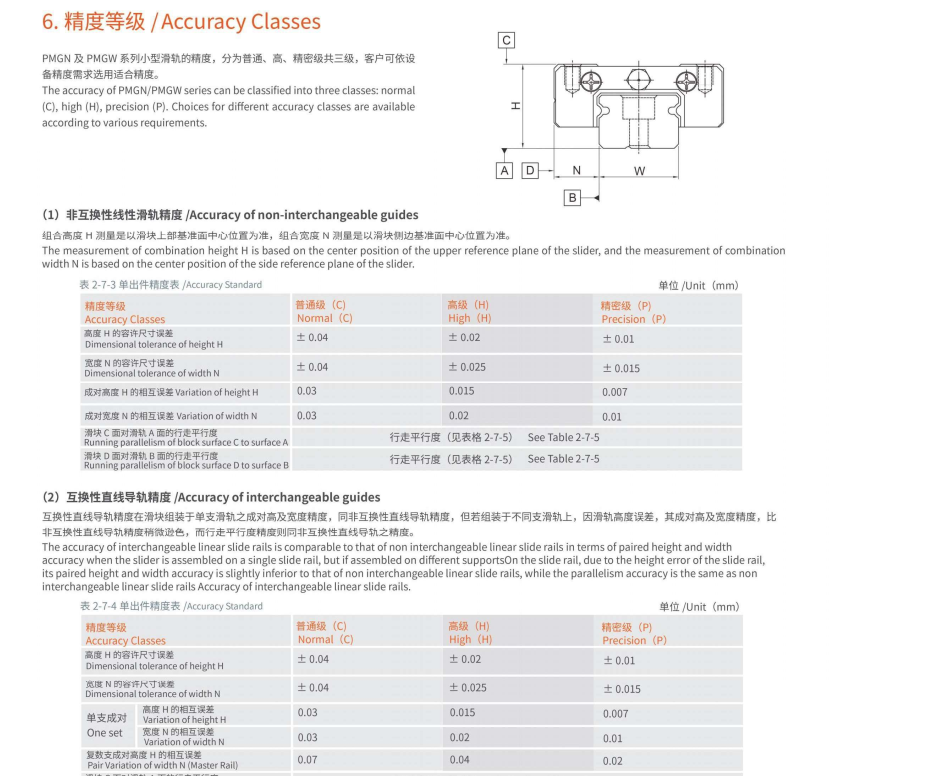

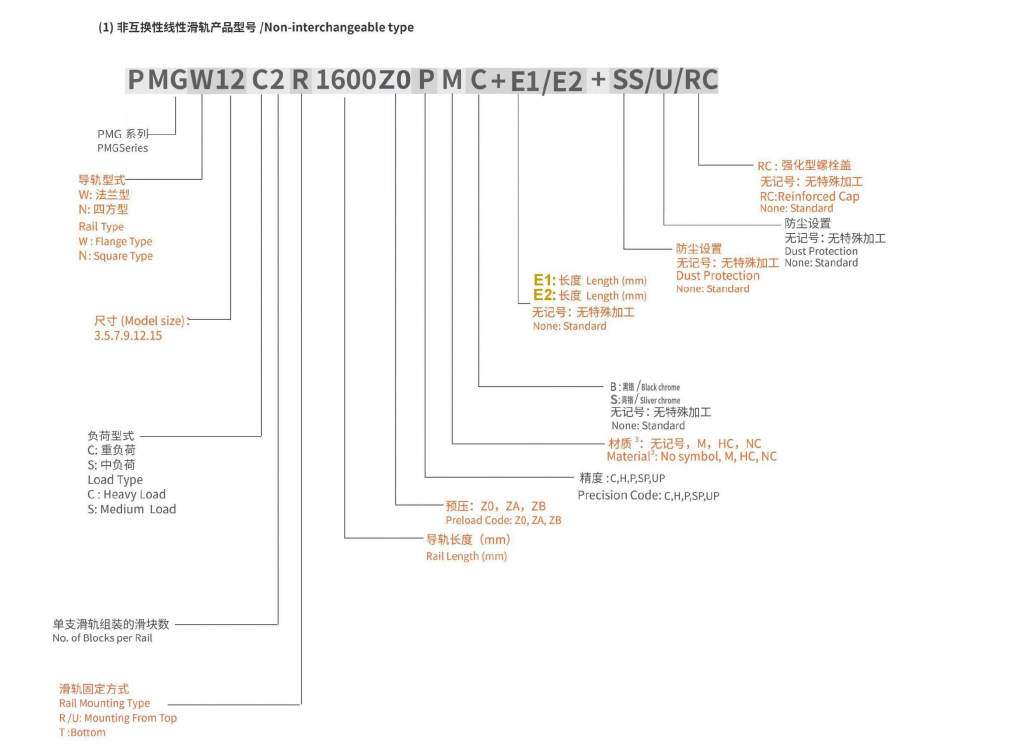

Loại không hoán đổi (Non-interchangeable)

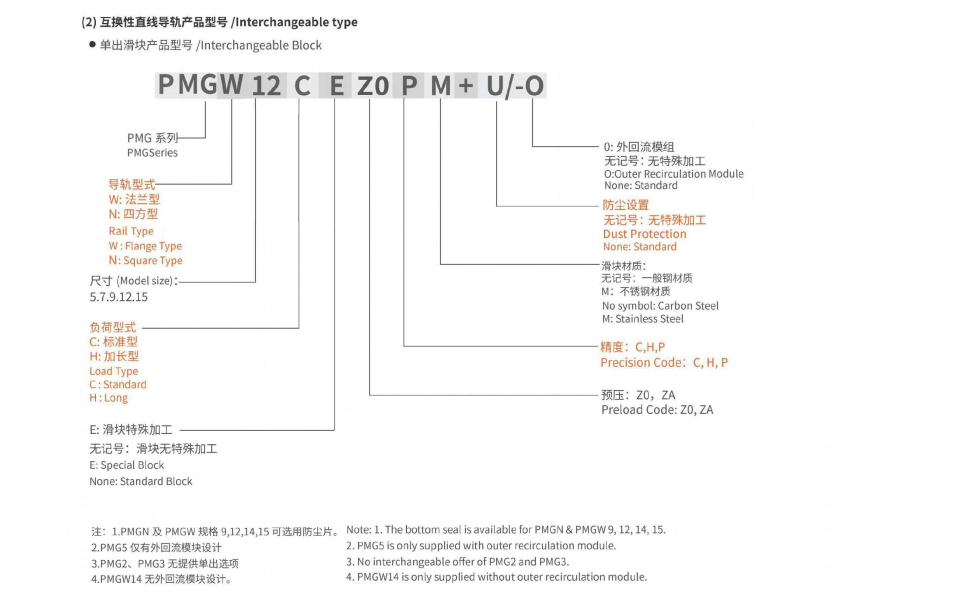

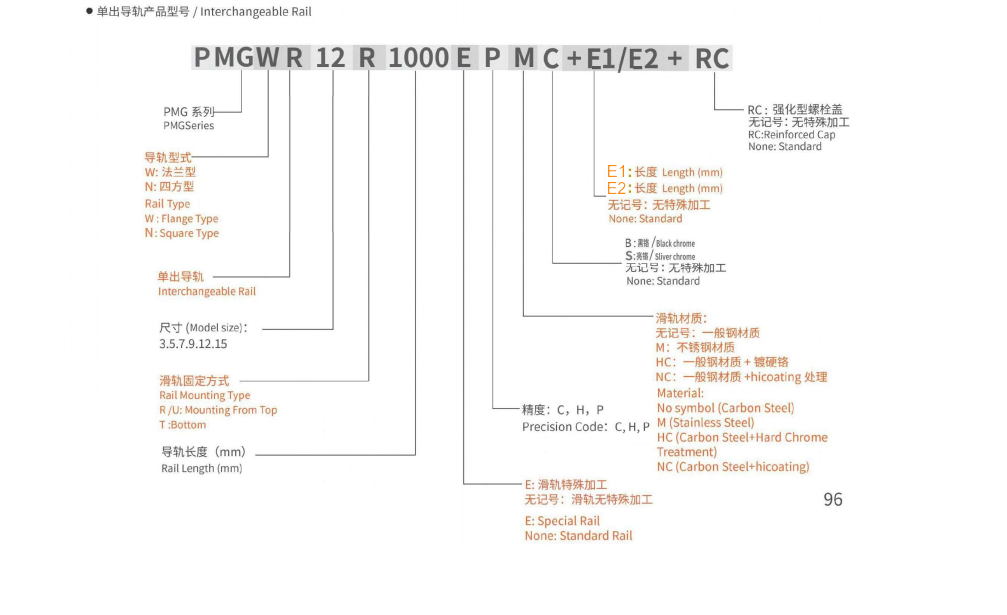

Loại hoán đổi (Interchangeable)

Hai loại này có cùng kích thước và quy cách lắp đặt, điểm khác biệt chính là:

Loại hoán đổi cho phép con trượt (block) và thanh ray (rail) được thay thế lẫn nhau mà vẫn duy trì cấp chính xác P (P-class).
Loại không hoán đổi yêu cầu con trượt và thanh ray phải được ghép thành một bộ, không thể thay thế riêng lẻ nếu muốn đảm bảo độ chính xác cao nhất.

Lưu ý: Đối với các yêu cầu không cần chính xác quá cao như các dòng máy tự động hóa, việc lựa chọn loại Hoán đổi giúp khách hàng và nhà cung cấp đáp ứng thời gian giao hàng nhanh hơn.
FAC ENGINEERING VIỆT NAM có thể hỗ trợ khách hàng lựa chọn model PMG PYG, kích thước ray, con trượt và các thông số kỹ thuật phù hợp với thiết kế thực tế của máy.
FAC ENGINEERING VIỆT NAM là đại lý ủy quyền chính hãng PYG đầu tiên tại Việt Nam, cung cấp các sản phẩm thanh dẫn hướng tuyến tính, ray trượt tuyến tính và giải pháp chuyển động cho ngành tự động hóa và cơ khí công nghiệp.
https://facvietnam.com.vn/bo-ray-dan-huong-tuyen-tinh-bi-thu-nho
https://facvietnam.vn

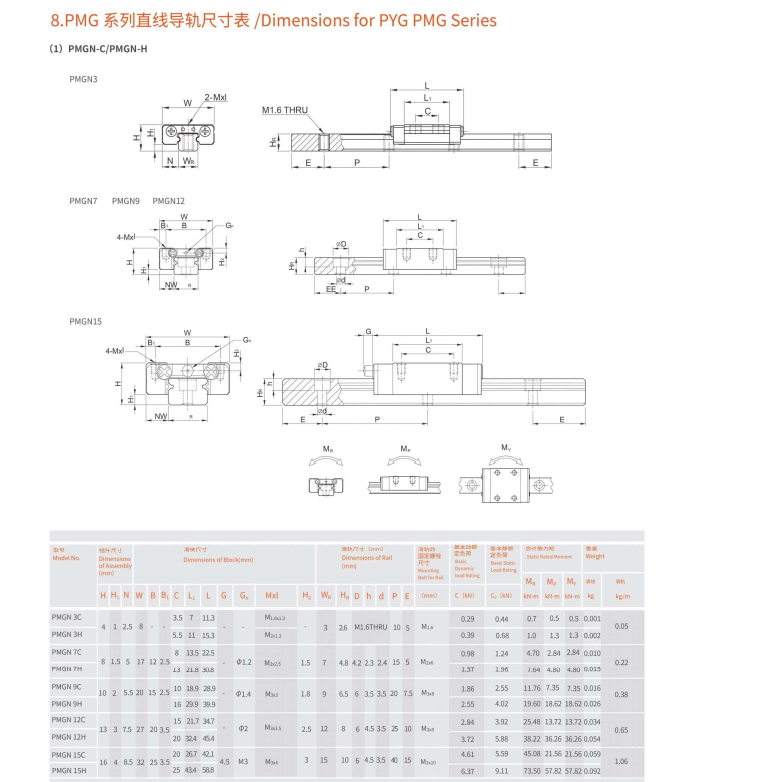

PMGN3С2R PMGN3H2R PMGN7C2R PMGN7H2R PMGN9C2R PMGN9H2R PMGN12C2R PMGN12H2R PMGN15C2R PMGN15H2R

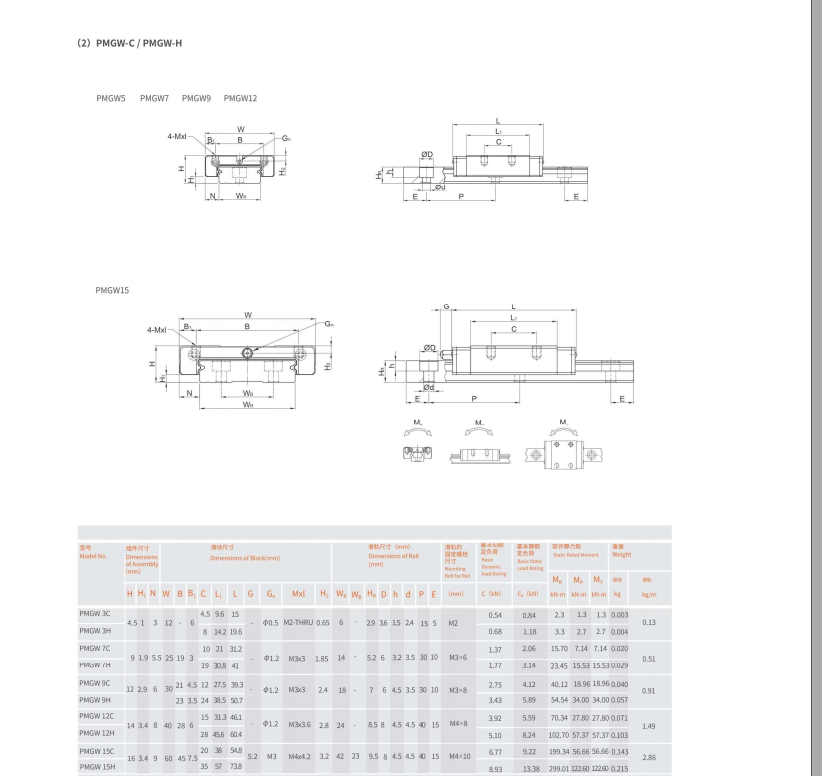

PMGW3C1R PMGW3H1R PMGW7C1R PMGW7H1R PMGW9C1R PMGW9Н1R PMGW12C1R PMGW12H1R PMGW15C1R PMGW15H1R
