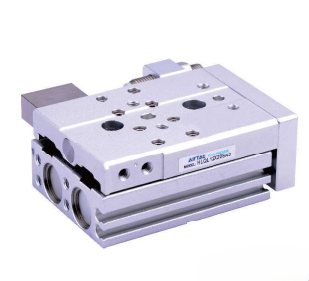

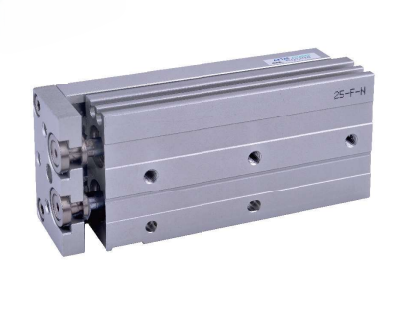

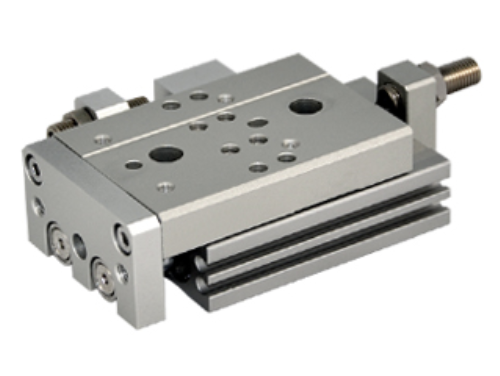

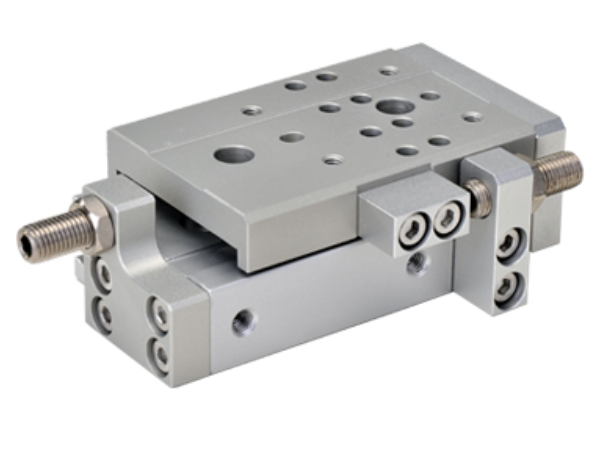

Xylanh khí nén HLQ Series AIRTAC – Bàn trượt dẫn hướng bi chính xác

Xylanh khí nén HLQ Series của thương hiệu AIRTAC thuộc nhóm xylanh bàn trượt khí nén (Slide Table Cylinder), sử dụng ổ bi tuyến tính tuần hoàn (Recirculating Linear Ball Bearing) để tạo chuyển động trượt ổn định và chính xác.
Thiết kế HLQ kết hợp cơ cấu xylanh với bàn trượt dẫn hướng, giúp sản phẩm phù hợp với những cơ cấu cần chuyển động tuyến tính, khả năng định vị tốt và hạn chế mô-men tác động lên ty piston. AIRTAC cũng trang bị các lỗ định vị trên thân và bàn trượt nhằm hỗ trợ lắp đặt, định vị phôi và tăng khả năng lặp lại vị trí.

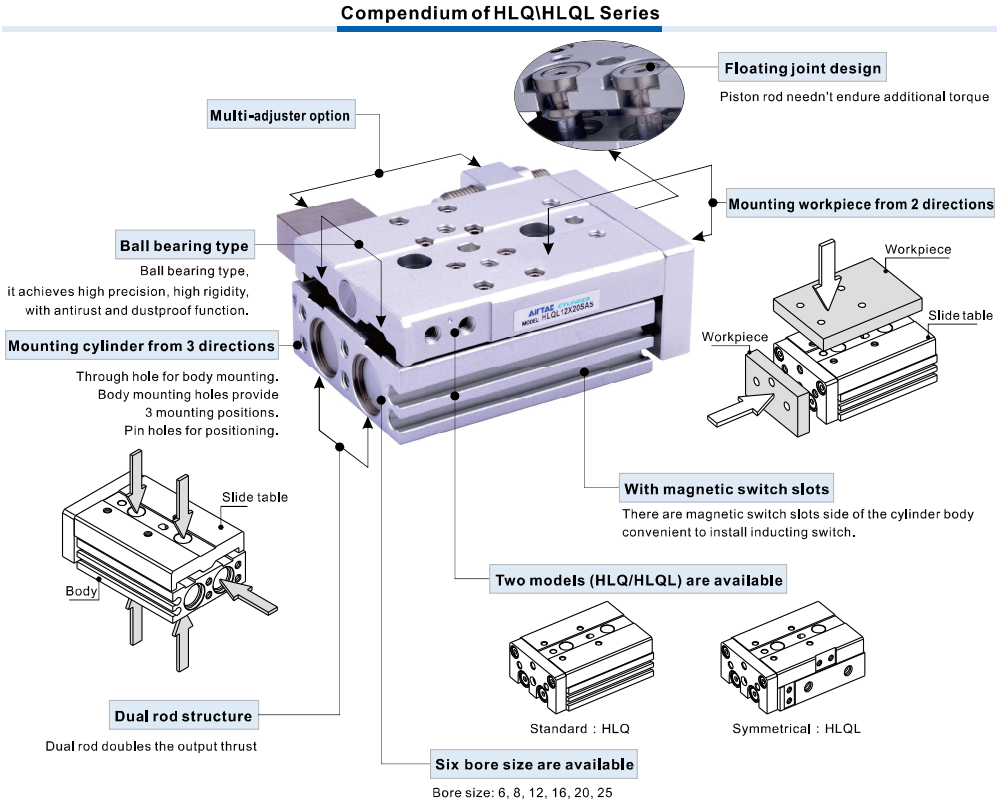

Ưu điểm nổi bật của xylanh HLQ Series

• Sử dụng ổ bi tuyến tính tuần hoàn, hỗ trợ chuyển động chính xác và độ cứng vững cao.
• Thiết kế hai ty piston, giúp tăng lực đầu ra và hạn chế xoay ty.
• Cơ cấu floating joint giúp ty piston không phải chịu thêm mô-men xoắn.
• Có các lỗ định vị trên thân và bàn trượt, hỗ trợ lắp đặt và định vị chính xác.
• Có thể lắp phôi từ 2 hướng, thuận tiện cho thiết kế máy.
• Thân xylanh có rãnh lắp công tắc từ, thuận tiện tích hợp cảm biến.
• Có nhiều lựa chọn bộ điều chỉnh hành trình/giảm chấn.
• Thân xylanh có các vị trí lắp đặt khác nhau, tăng tính linh hoạt khi tích hợp vào máy.

Ứng dụng của xylanh bàn trượt HLQ
Nhờ kết cấu ổ bi tuyến tính, hai ty piston và bàn trượt dẫn hướng, xylanh khí nén HLQ Series có thể được sử dụng trong nhiều hệ thống:

• Máy lắp ráp tự động.
• Cơ cấu định vị sản phẩm.
• Cơ cấu đẩy và chuyển phôi.
• Máy cấp phôi tự động.
• Thiết bị kiểm tra và phân loại.
• Cơ cấu gắp và đặt sản phẩm.
• Máy sản xuất linh kiện điện tử.
• Thiết bị tự động hóa công nghiệp.
• Các cơ cấu cần chuyển động tuyến tính có dẫn hướng.

HLQ đặc biệt phù hợp với các thiết kế cần kết hợp xylanh khí nén và bàn trượt dẫn hướng trong một cơ cấu nhỏ gọn, đồng thời cần khả năng định vị và chống xoay tốt.
Xylanh khí nén HLQ Series AIRTAC là giải pháp bàn trượt khí nén sử dụng ổ bi tuyến tính tuần hoàn, nhiều kích thước bore và nhiều tùy chọn điều chỉnh. Thiết kế hai ty piston, lỗ định vị và rãnh lắp cảm biến giúp HLQ dễ tích hợp vào các cơ cấu tự động hóa và máy lắp ráp.
Xylanh HLQ Series AIRTAC được FAC ENGINEERING VIỆT NAM cung cấp, hỗ trợ tư vấn lựa chọn bore, hành trình, bộ điều chỉnh và cấu hình phù hợp với yêu cầu của từng hệ thống.
