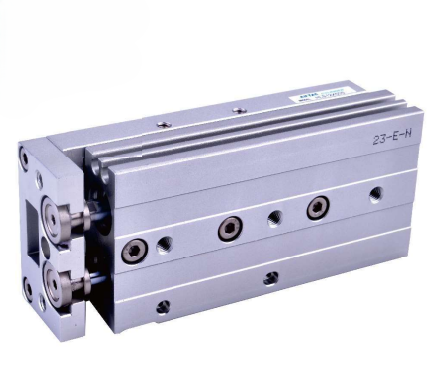

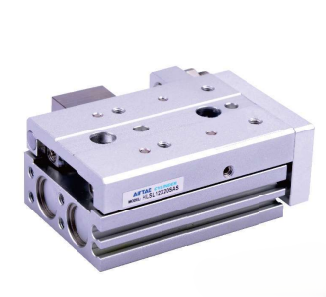

Xylanh khí nén HLS, HLSL Series AIRTAC – Bàn trượt chính xác, độ cứng vững cao
Xylanh khí nén HLS, HLSL Series của thương hiệu AIRTAC thuộc dòng xylanh bàn trượt khí nén dạng con lăn chéo (Cross Roller Bearing Slide Table Cylinder). Sản phẩm tích hợp cơ cấu dẫn hướng con lăn với xylanh, tạo chuyển động tuyến tính có độ chính xác cao, độ cứng vững tốt và khả năng chống xoay hiệu quả.
HLS Series được thiết kế cho các ứng dụng yêu cầu chuyển động ổn định và lắp ráp chính xác. Kết cấu hai ty piston kết hợp khớp nối nổi giúp tăng lực đẩy đồng thời hạn chế tải mô-men bổ sung tác động lên ty piston.

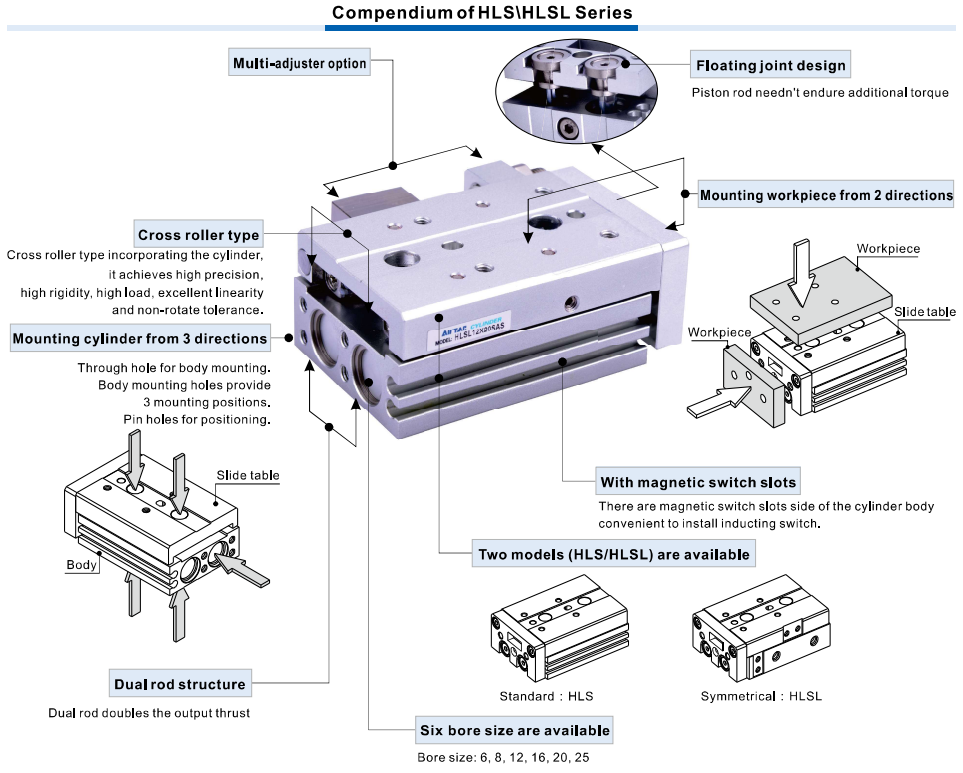

Ưu điểm nổi bật của xylanh HLS, HLSL Series

• Sử dụng dẫn hướng con lăn chéo, mang lại độ chính xác và độ cứng vững cao.
• Độ thẳng và khả năng chống xoay tốt, phù hợp cho cơ cấu lắp ráp chính xác.
• Hai ty piston giúp tăng lực đẩy so với kết cấu một ty.
• Thiết kế khớp nối nổi (Floating Joint) giúp ty piston hạn chế chịu thêm mô-men.
• Có lỗ định vị trên bàn trượt, hỗ trợ cố định và tăng độ lặp lại khi lắp đặt phôi.
• Có lỗ định vị trên thân giúp tăng độ chính xác khi lắp xylanh vào máy.
• Thân xylanh có thể lắp đặt từ 3 hướng, thuận tiện khi thiết kế máy.
• Có nhiều tùy chọn bộ chặn hành trình và giảm chấn.
• Có thể lựa chọn phiên bản tích hợp nam châm để lắp cảm biến.

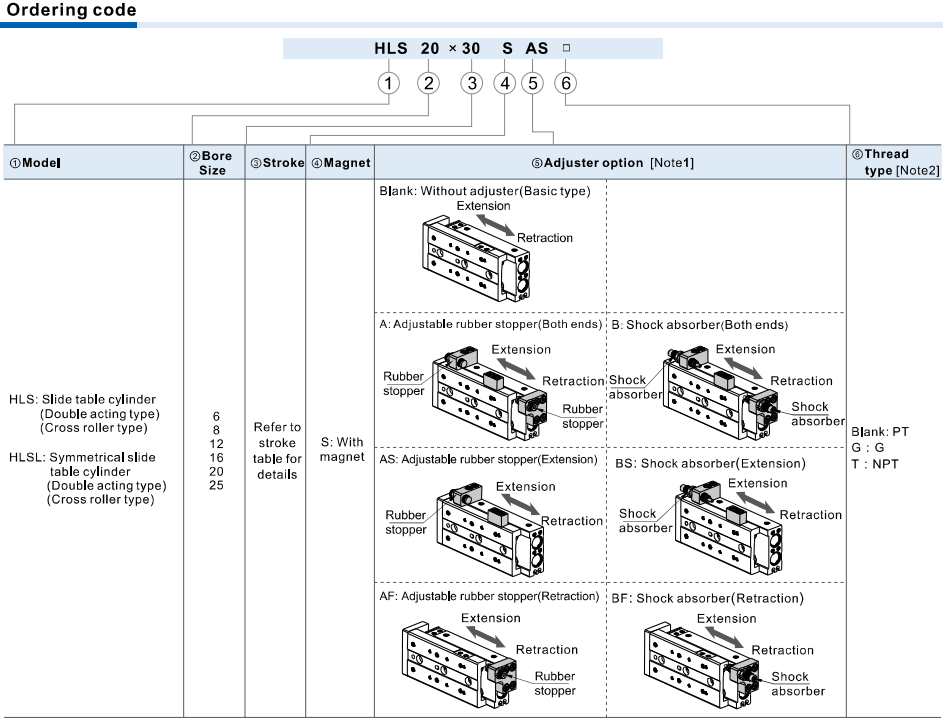

Dòng xylanh khí nén HLS, HLSL có hai kiểu cấu hình chính:

• HLS: Xylanh bàn trượt chính xác dạng tiêu chuẩn.
• HLSL: Xylanh bàn trượt chính xác dạng đối xứng.

Hai cấu hình sử dụng cùng nguyên lý dẫn hướng con lăn chéo và kết cấu hai ty piston, nhưng HLSL có thiết kế đối xứng, giúp tăng tính linh hoạt khi bố trí trong những thiết kế máy có yêu cầu đặc biệt về vị trí lắp đặt.

Điểm nổi bật của xylanh bàn trượt HLS là cơ cấu dẫn hướng con lăn được tích hợp trực tiếp vào cụm xylanh. Thiết kế này giúp sản phẩm đạt độ chính xác cao, độ cứng vững tốt, khả năng chịu tải và độ thẳng cao, đồng thời hạn chế chuyển động xoay của bàn trượt. Đây là những đặc điểm quan trọng đối với các cơ cấu lắp ráp chính xác. Bàn trượt được bố trí các lỗ vít lắp đặt và lỗ định vị, giúp người dùng cố định đồ gá, phôi hoặc cơ cấu phụ trợ thuận tiện hơn và tăng khả năng lặp lại vị trí sau khi lắp đặt.

Ứng dụng của xylanh bàn trượt HLS, HLSL
Nhờ thiết kế dẫn hướng con lăn chéo và hai ty piston, xylanh khí nén HLS, HLSL Series AIRTAC phù hợp với nhiều ứng dụng như:

• Máy lắp ráp tự động.
• Cơ cấu định vị sản phẩm.
• Cơ cấu đẩy và chuyển phôi.
• Máy cấp phôi tự động.
• Cơ cấu gắp và đặt linh kiện.
• Máy kiểm tra và phân loại sản phẩm.
• Thiết bị lắp ráp linh kiện điện tử.
• Cơ cấu cần chuyển động tuyến tính chính xác.
• Máy tự động hóa công nghiệp.

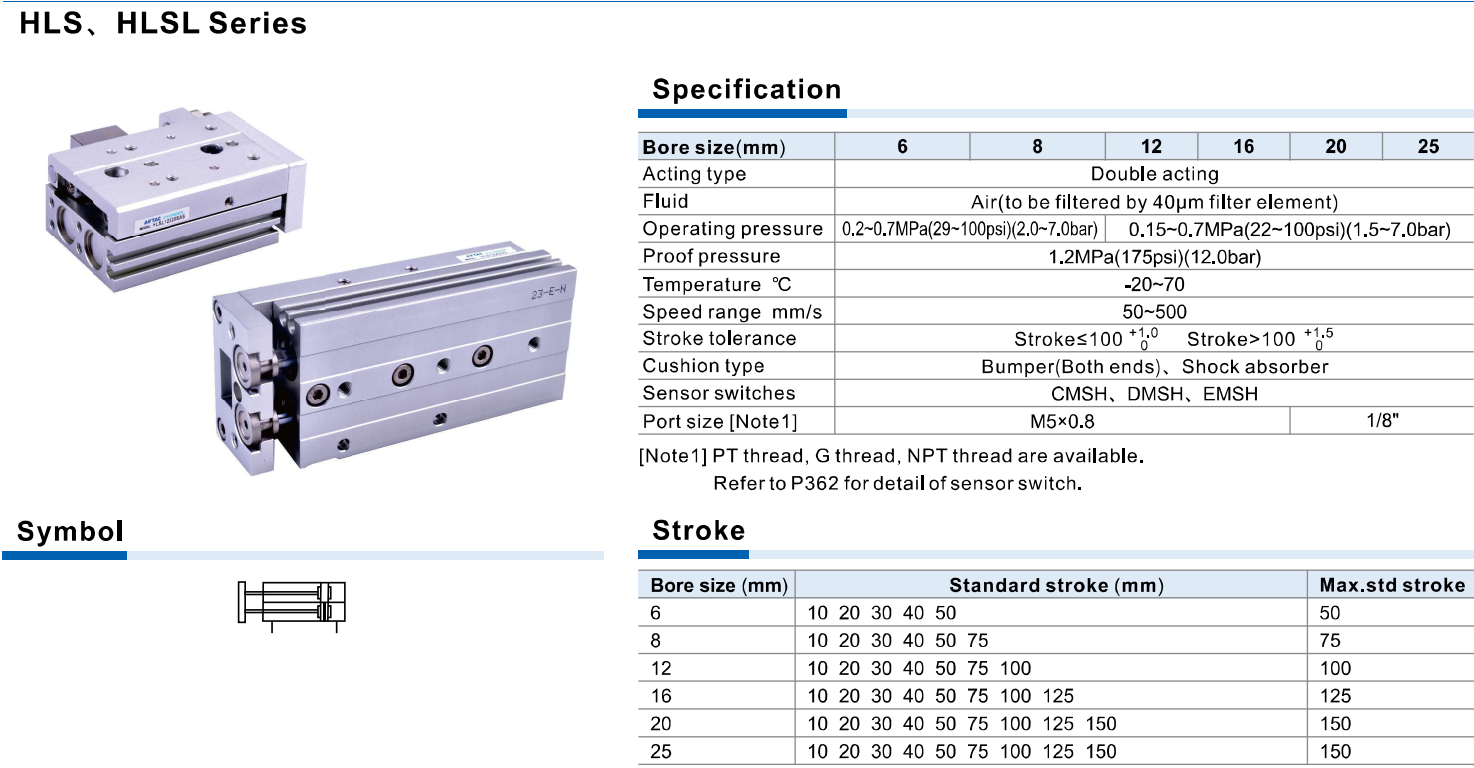

Xylanh khí nén HLS, HLSL Series AIRTAC là giải pháp phù hợp cho các hệ thống cần bàn trượt khí nén có độ chính xác cao, độ cứng vững tốt, khả năng chống xoay và chịu tải ổn định. Với 6 lựa chọn bore từ 6–25 mm, nhiều hành trình và tùy chọn giảm chấn, sản phẩm có thể đáp ứng nhiều yêu cầu thiết kế máy khác nhau.

Xylanh HLS, HLSL Series AIRTAC được FAC ENGINEERING VIỆT NAM cung cấp, hỗ trợ tư vấn lựa chọn bore, hành trình, phiên bản HLS/HLSL, cảm biến và phụ kiện phù hợp với từng ứng dụng.
