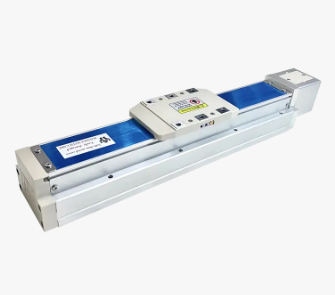

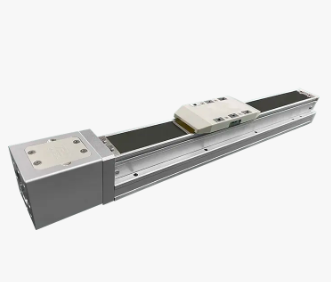

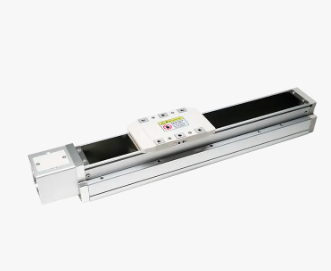

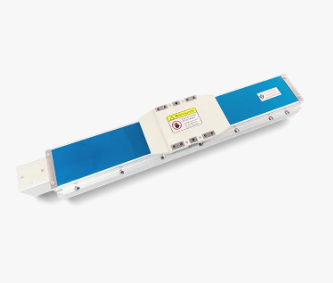

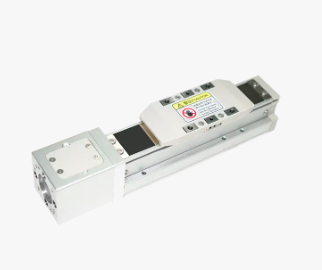

Module trục vít me bi dòng GCR tích hợp đường ray chữ U TPA

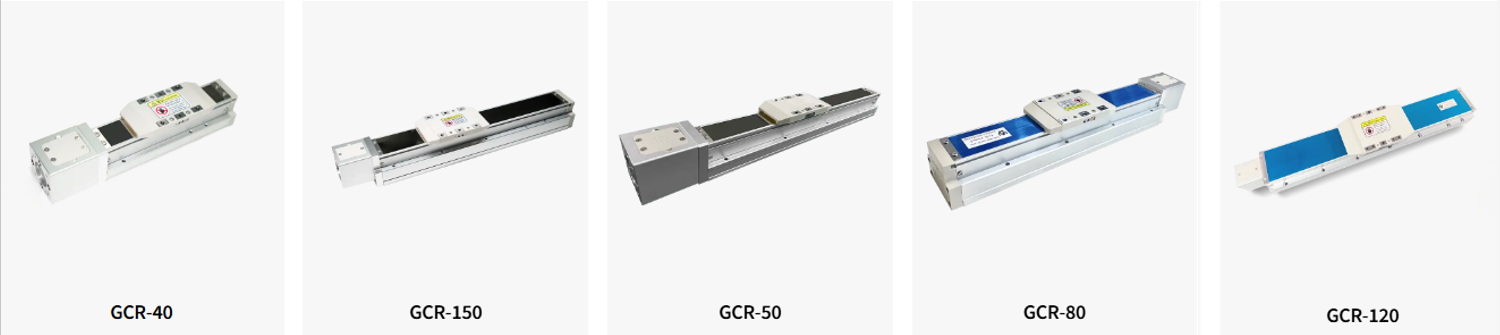

Module GCR tích hợp đường ray chữ U TPA là dòng bộ truyền động tuyến tính sử dụng Vitme Bi kết hợp ray dẫn hướng chữ U tích hợp. Theo TPA Robot, dòng GCR có các model GCR-40, GCR-50, GCR-65, GCR-80, GCR-120, GCR-150 và GCR-170.

Bộ truyền động tuyến tính dòng GCR sử dụng thiết kế cấu trúc độc đáo (Số bằng sáng chế phát minh: CN202110971848.9) của TPA ROBOT, giúp thanh thép được nhúng trong mô-đun đế nhôm và sau đó mài rãnh, đế nhôm và thanh trượt được tạo thành một khối. Thiết kế độc đáo này cho phép mô-đun giảm 25% trọng lượng và thể tích trong khi vẫn có độ cứng cao và độ chính xác cao.

Với thiết kế cấu trúc độc đáo được cấp bằng sáng chế của TPA, thanh thép được dát bên trong thân và quá trình mài rãnh của ray dẫn hướng được hoàn thành cùng một lúc, đảm bảo độ thẳng khi đi lại cao hơn và độ chính xác định vị lặp lại lên tới ± 0,005mm. Ngoài ra, thiết kế kết cấu đai thép đặc biệt và kín hoàn toàn có thể giảm sự xâm nhập của bụi và có thể sử dụng trong phòng sạch. Vì vậy, thiết bị truyền động tuyến tính điện dòng GCR rất phổ biến trong Cục Kiểm lâm, ngành tự động hóa y tế, chất bán dẫn, dụng cụ đo lường chính xác và các ngành công nghiệp tự động hóa khác.

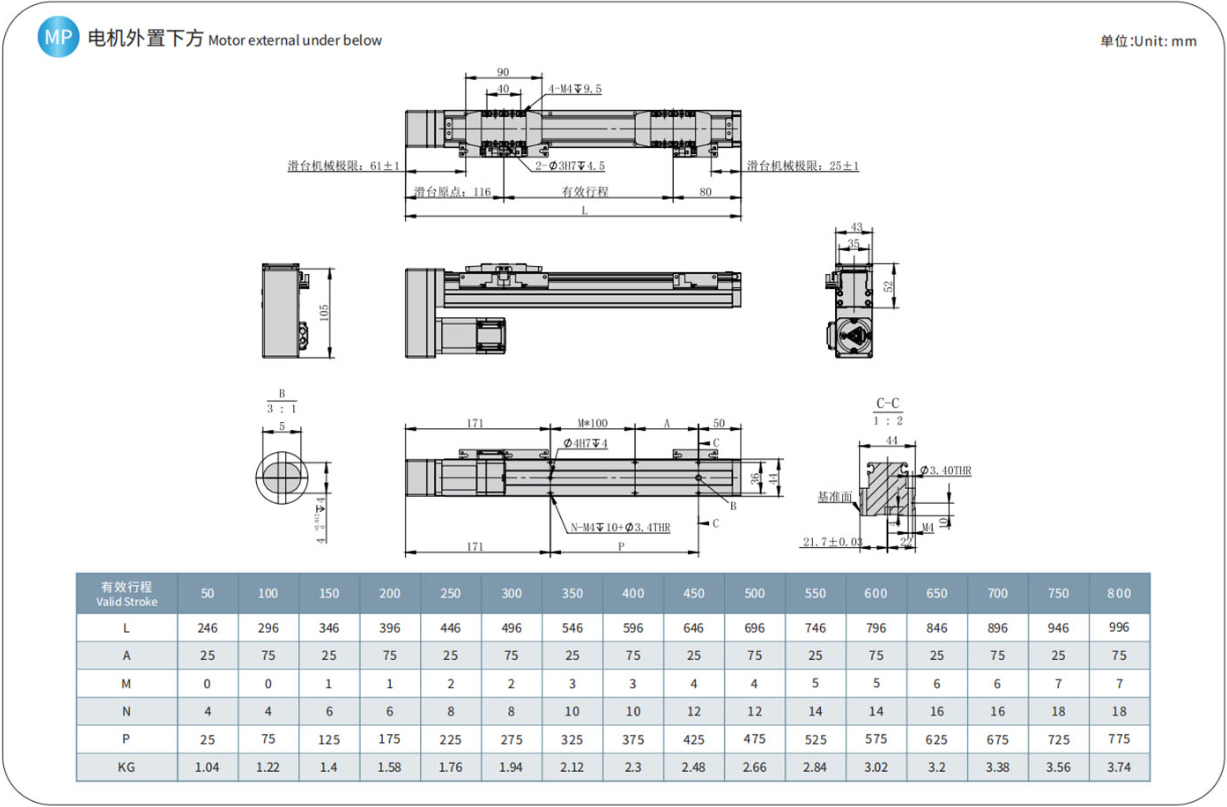

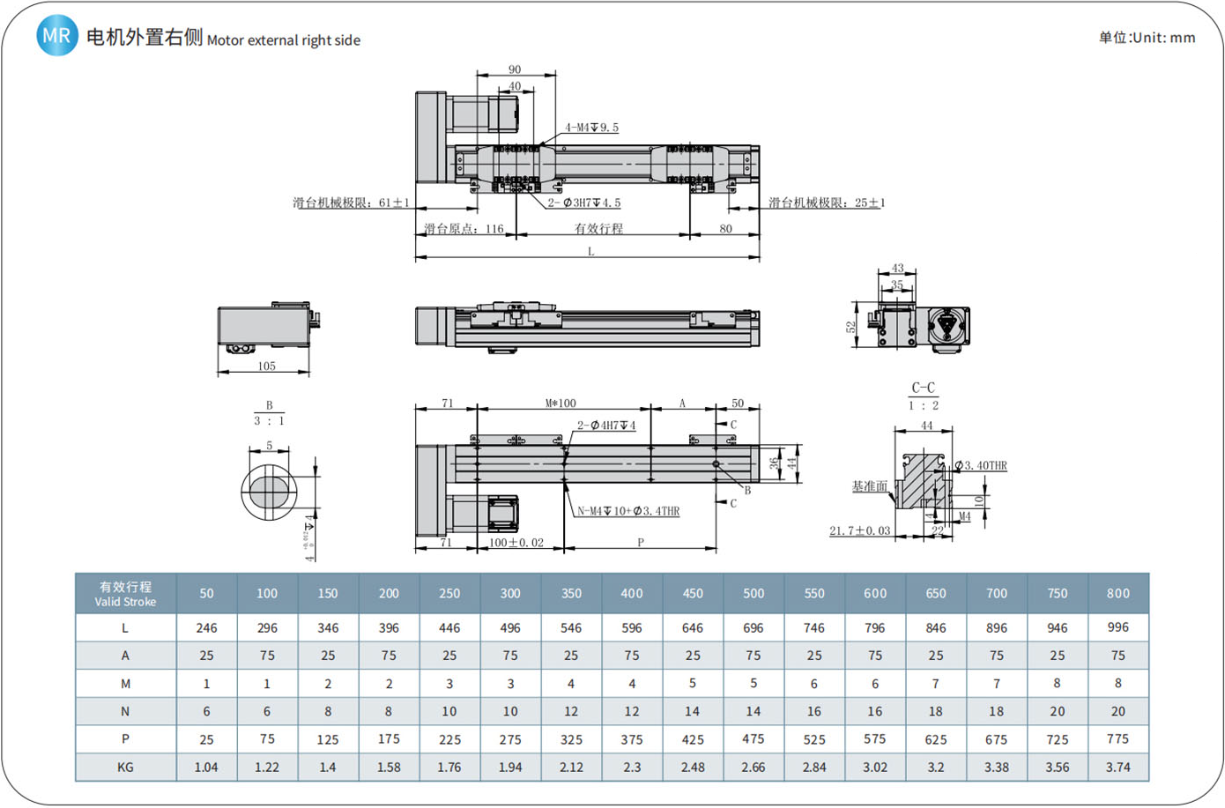

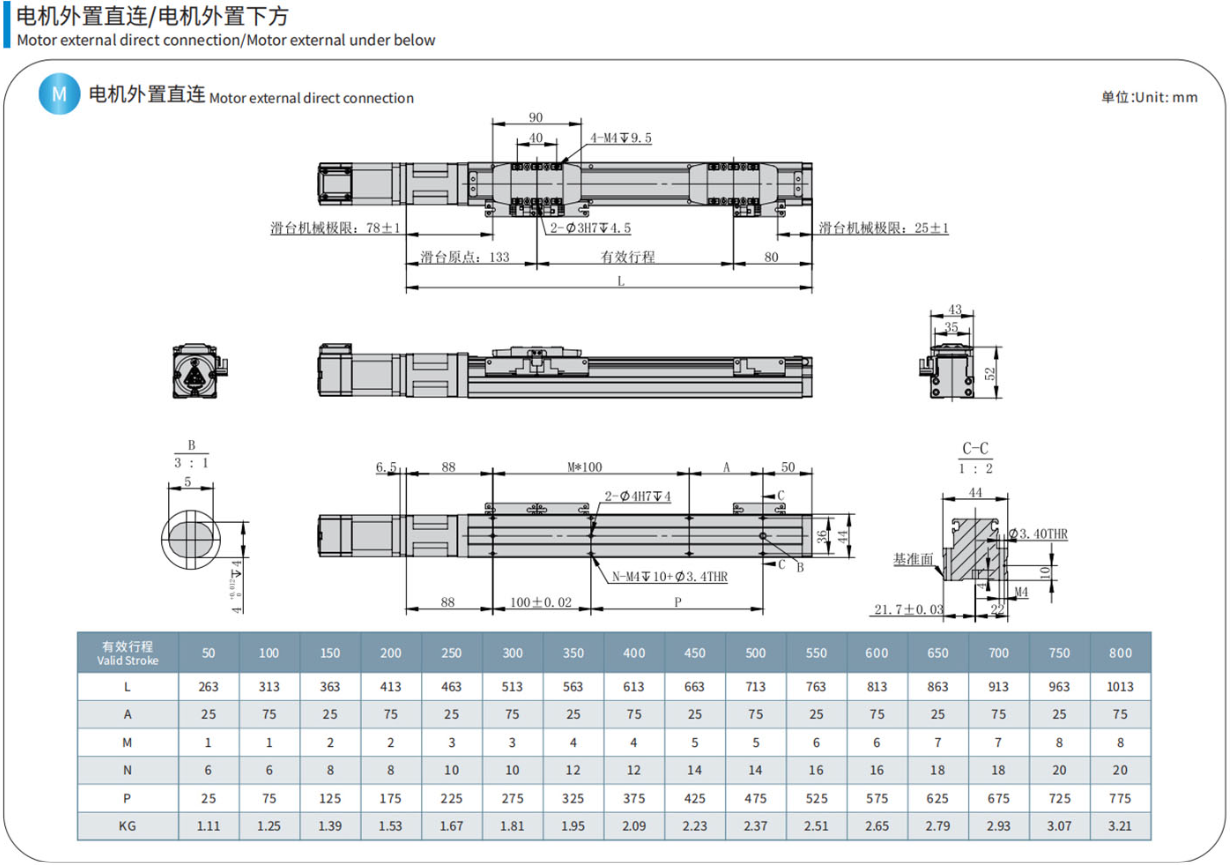

Bộ truyền động tuyến tính dòng GCR cung cấp tới 8 tùy chọn lắp động cơ, kết hợp với kích thước và trọng lượng nhỏ hơn, có thể được lắp ráp thành rô-bốt Descartes lý tưởng và rô-bốt giàn theo ý muốn, cho phép hệ thống tự động hóa vô tận. Và robot trục đơn dòng GCR có thể được đổ dầu trực tiếp từ vòi rót dầu ở cả hai bên của bàn trượt mà không cần tháo nắp.

Ưu điểm của Module GCR TPA

• Độ chính xác định vị lặp lại cao, lên tới ±0,005 mm.
• Tích hợp vít me bi và ray chữ U.
• Kết cấu nhỏ gọn, tiết kiệm không gian.
• Độ cứng cao.
• Thiết kế kín giúp hạn chế bụi và vật thể bên ngoài.
• Có khả năng sử dụng trong môi trường phòng sạch.
• Nhiều model từ GCR-40 đến GCR-170.

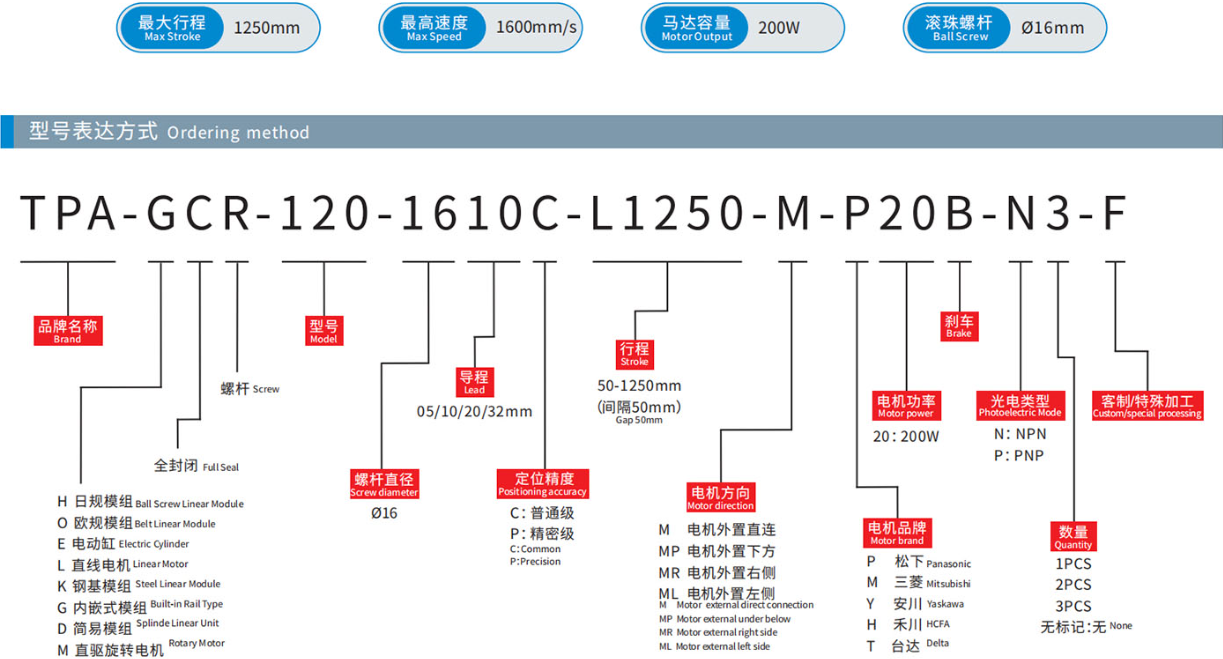

• Nhiều lựa chọn bước vít và hành trình.

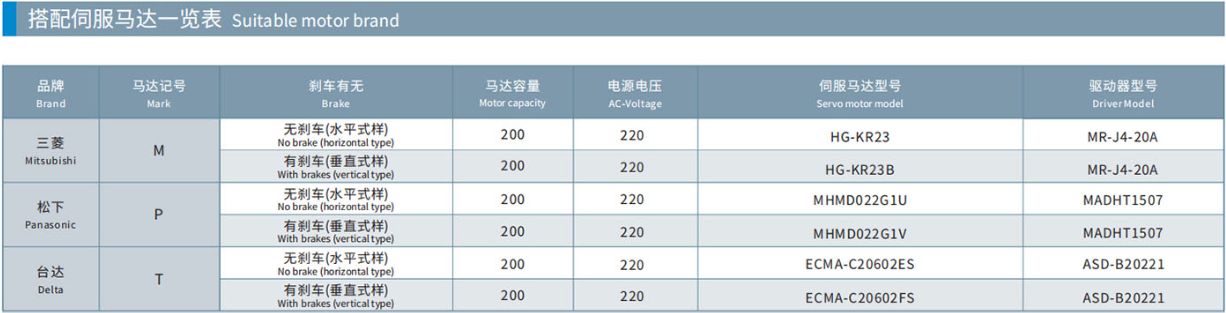

• Hỗ trợ nhiều loại motor và adapter.
• Có thể kết hợp thành robot Cartesian và hệ thống gantry.
• Có vị trí cấp dầu thuận tiện trên hai bên bàn trượt.

Ứng dụng của Module tuyến tính GCR

• Máy tự động hóa công nghiệp.
• Robot Cartesian.
• Robot Gantry.
• Máy Pick & Place.
• Thiết bị kiểm tra chính xác.
• Máy lắp ráp linh kiện.
• Máy sản xuất và kiểm tra bán dẫn.
• Thiết bị FPD.
• Thiết bị y tế.
• phổ biến trong Cục Kiểm lâm
• Máy đo lường chính xác.
• Hệ thống chuyển động nhiều trục X-Y-Z.
• Thiết bị sử dụng trong phòng sạch.

TPA cũng giới thiệu GCR trong các nhóm ứng dụng yêu cầu chuyển động tuyến tính chính xác và không gian lắp đặt hạn chế.

FAC Engineering Việt Nam cung cấp Module GCR TPA phục vụ các hệ thống tự động hóa và chế tạo máy.
Khi yêu cầu báo giá hoặc lựa chọn GCR TPA, khách hàng nên cung cấp:

• Model máy hoặc bản vẽ cơ cấu.
• Tải trọng cần di chuyển.
• Hành trình.
• Tốc độ chuyển động.
• Độ chính xác yêu cầu.
• Hướng lắp đặt.
• Chu kỳ hoạt động.
• Loại motor đang sử dụng.
• Không gian lắp đặt.
• Điều kiện môi trường.
• Yêu cầu cảm biến và phanh.
