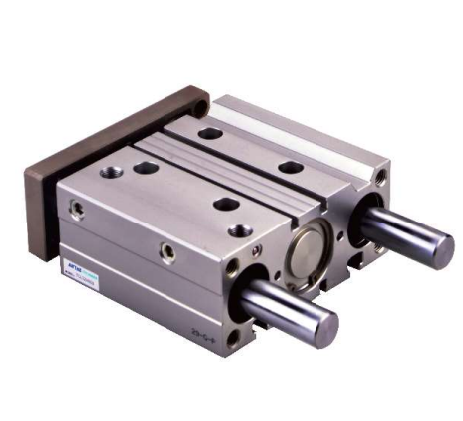

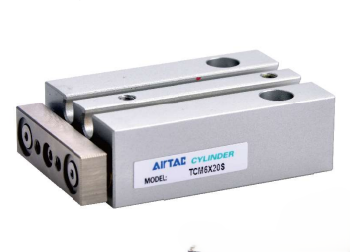

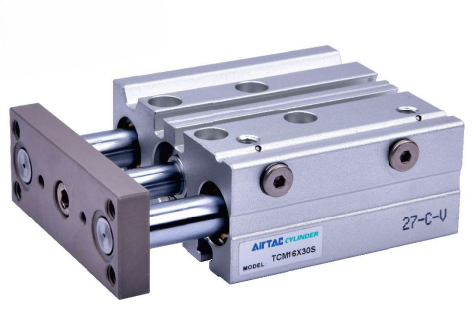

Xylanh Khí Nén TCL, TCM Series AIRTAC – Dẫn Hướng Chính Xác, Chịu Tải Tốt
Xylanh khí nén TCL, TCM Series của thương hiệu AIRTAC là dòng xylanh khí nén 3 ty có dẫn hướng, được thiết kế theo tiêu chuẩn JIS và hướng đến các ứng dụng cần khả năng chống xoay, chịu tải hướng kính và độ ổn định cao. Điểm nổi bật của xylanh TCL, TCM là bộ truyền động và bộ phận dẫn hướng được tích hợp trong cùng thân xylanh. Thiết kế này giúp giảm nhu cầu sử dụng phụ kiện dẫn hướng bên ngoài, đồng thời tiết kiệm không gian lắp đặt cho máy.

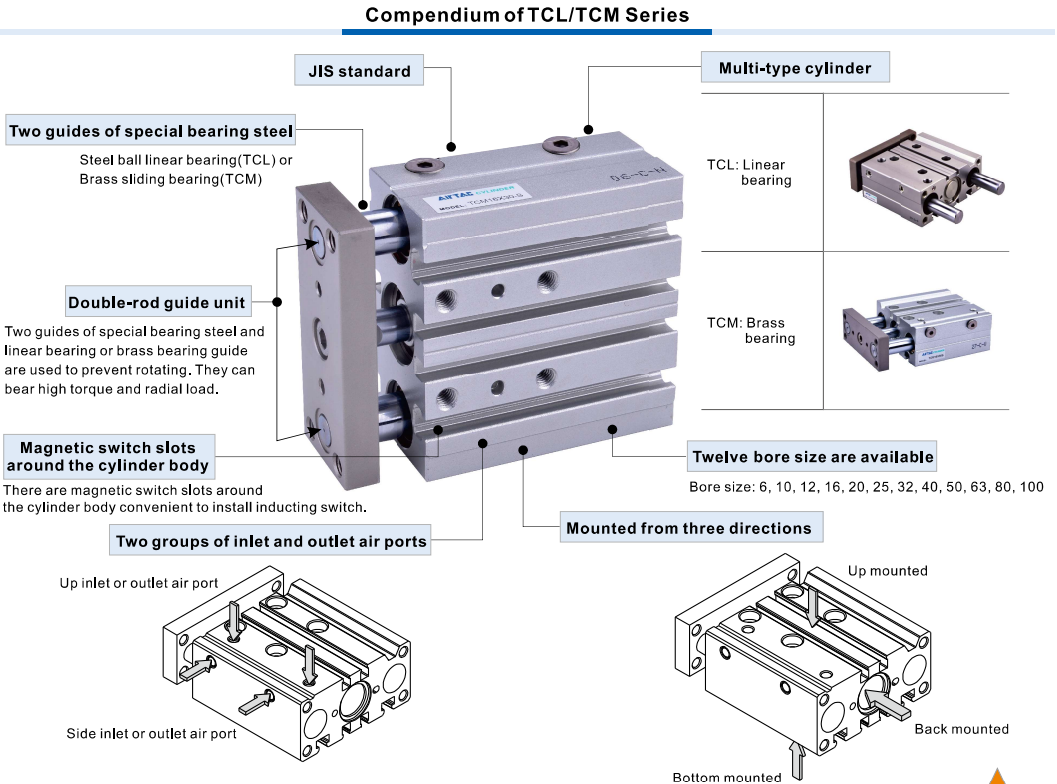

Ưu điểm nổi bật của xylanh khí nén TCL, TCM

• Thiết kế theo tiêu chuẩn JIS.
• Cấu tạo 3 ty dẫn hướng, tăng khả năng chống xoay.
• Sử dụng hai bộ dẫn hướng bằng thép ổ bi tuyến tính hoặc bạc đồng tùy phiên bản.
• Có khả năng chịu tải hướng kính và mô-men xoắn cao.
• Bộ truyền động và bộ dẫn hướng nằm trong cùng thân xylanh.
• Thiết kế gọn, không cần bổ sung cơ cấu dẫn hướng bên ngoài trong nhiều ứng dụng.
• Có 4 rãnh lắp cảm biến, thuận tiện bố trí công tắc từ.
• Thân xylanh hỗ trợ nhiều phương án lắp đặt.
• Có các lỗ định vị chính xác ở đáy, mặt sau và tấm cố định để hỗ trợ lắp đặt yêu cầu độ chính xác cao.

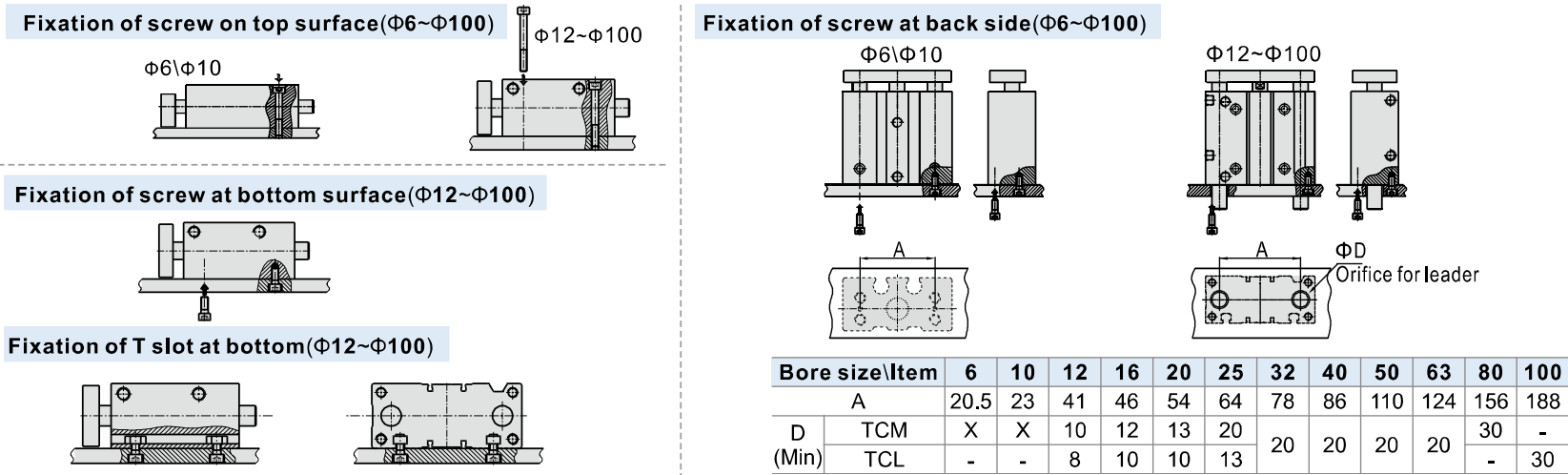

Thiết kế nhiều phương án lắp đặt
Một ưu điểm đáng chú ý của xylanh AIRTAC TCL, TCM là thân xylanh được thiết kế theo hướng multi-mount, giúp kỹ sư linh hoạt hơn khi bố trí trong máy. Ngoài ra, các lỗ định hướng chính xác trên thân và tấm cố định hỗ trợ những ứng dụng yêu cầu vị trí lắp đặt chính xác. Hệ thống rãnh cảm biến cũng giúp dễ dàng tích hợp công tắc từ để xác định vị trí hoạt động của xylanh.

Ứng dụng của xylanh khí nén TCL, TCM
Nhờ kết hợp cơ cấu truyền động và dẫn hướng, xylanh khí nén TCL, TCM Series AIRTAC phù hợp với nhiều ứng dụng trong tự động hóa như:

• Máy lắp ráp tự động.
• Cơ cấu đẩy và định vị sản phẩm.
• Cơ cấu nâng hạ.
• Máy cấp phôi và phân loại sản phẩm.
• Cơ cấu kẹp, ép và giữ sản phẩm.
• Máy đóng gói.
• Thiết bị sản xuất linh kiện điện tử.
• Máy tự động hóa cần chống xoay.
• Cơ cấu cần chịu tải hướng kính hoặc tải bên.

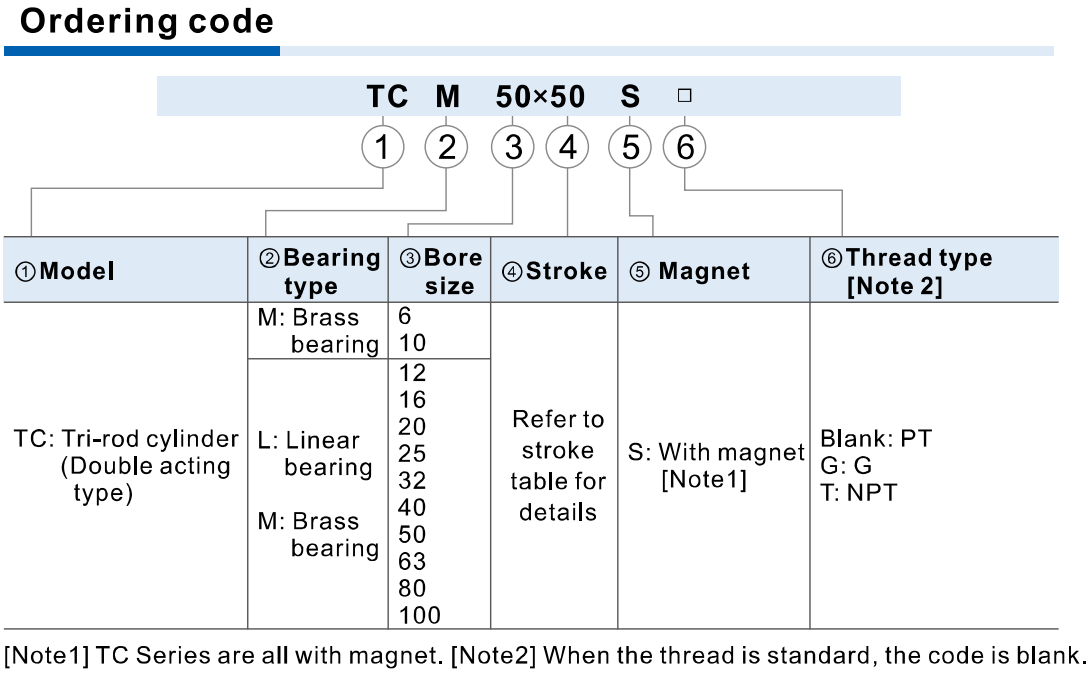

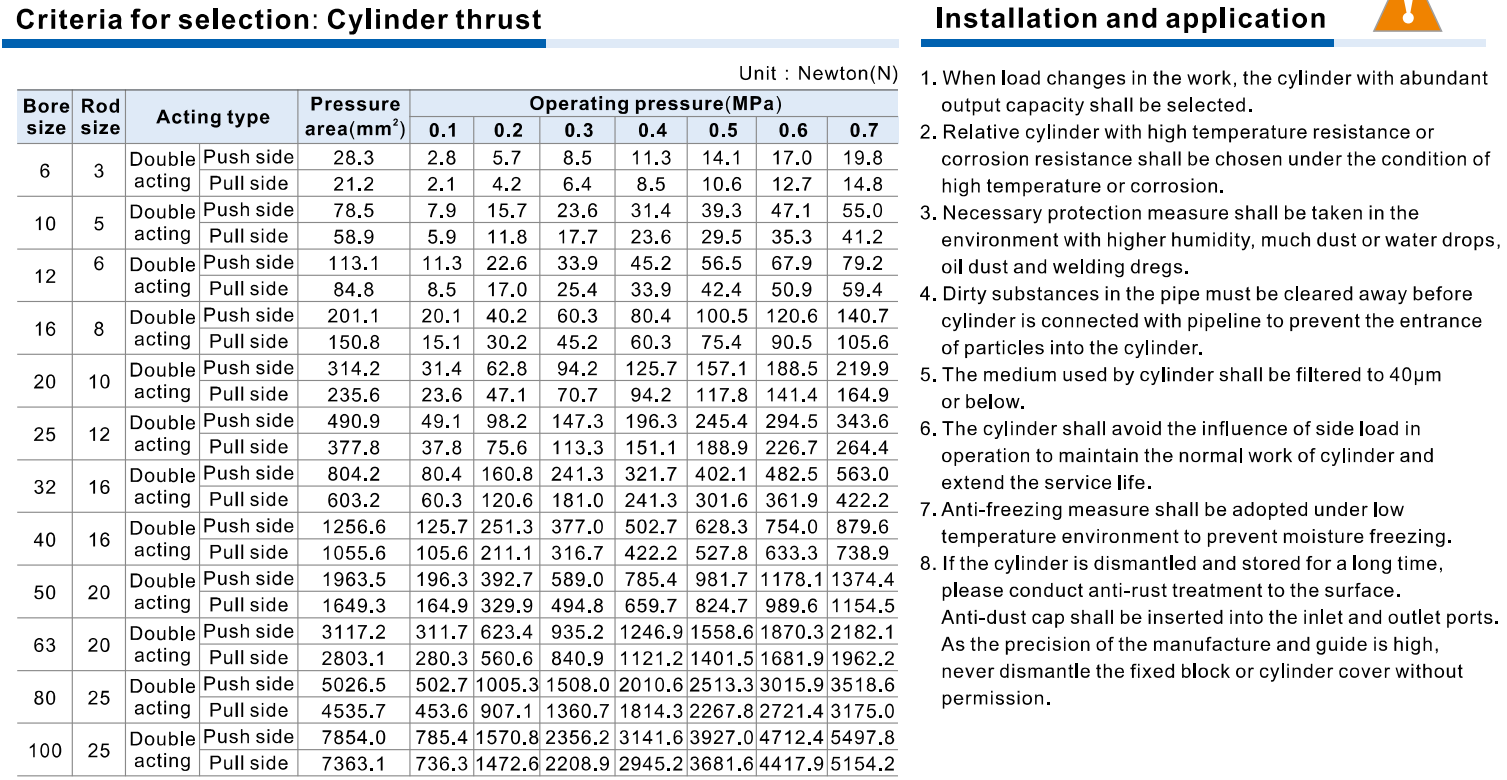

Lựa chọn xylanh TCL, TCM Series phù hợp
Khi lựa chọn xylanh khí nén TCL, TCM, nên xác định các yếu tố gồm:

• Đường kính bore.
• Hành trình làm việc.
• Loại bạc dẫn hướng.
• Tải trọng và tải hướng kính.
• Yêu cầu chống xoay.
• Tốc độ chuyển động.
• Có hoặc không sử dụng cảm biến từ.
• Kiểu ren và phương án lắp đặt.

Xylanh khí nén TCL, TCM Series AIRTAC được FAC ENGINEERING VIỆT NAM cung cấp, hỗ trợ khách hàng lựa chọn model, kích thước bore, hành trình và cấu hình dẫn hướng phù hợp với từng ứng dụng máy.
