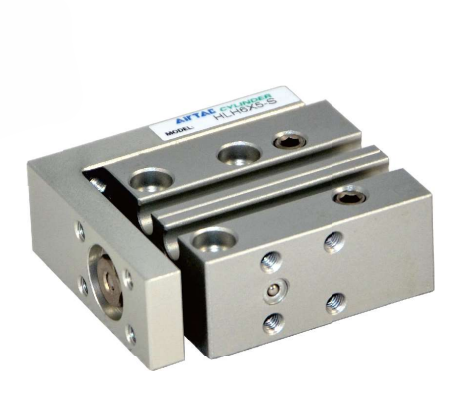

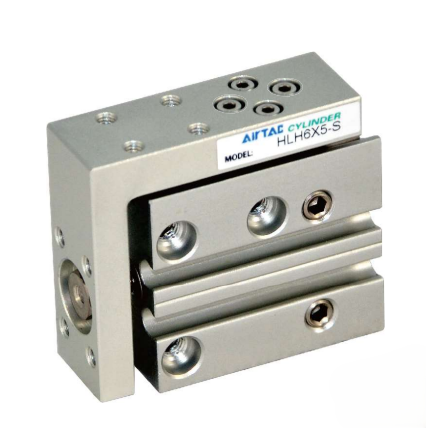

Xylanh khí nén HLH Series AIRTAC – Bàn trượt nhỏ gọn cho lắp ráp chính xác
Xylanh khí nén HLH Series của thương hiệu AIRTAC thuộc dòng xylanh bàn trượt khí nén (Slide Table Cylinder), được thiết kế tích hợp cơ cấu dẫn hướng tuyến tính trong thân xylanh. Cấu trúc này giúp sản phẩm có độ thẳng tốt và khả năng chống xoay chính xác, phù hợp với các cơ cấu cần chuyển động tuyến tính ổn định và lắp ráp chính xác.
Khác với xylanh khí nén dạng ty truyền thống, xylanh bàn trượt HLH kết hợp cơ cấu truyền động và bàn trượt trong một thiết kế nhỏ gọn. Nhờ đó, sản phẩm phù hợp với các máy tự động hóa có yêu cầu cao về độ chính xác, không gian lắp đặt và khả năng định vị.

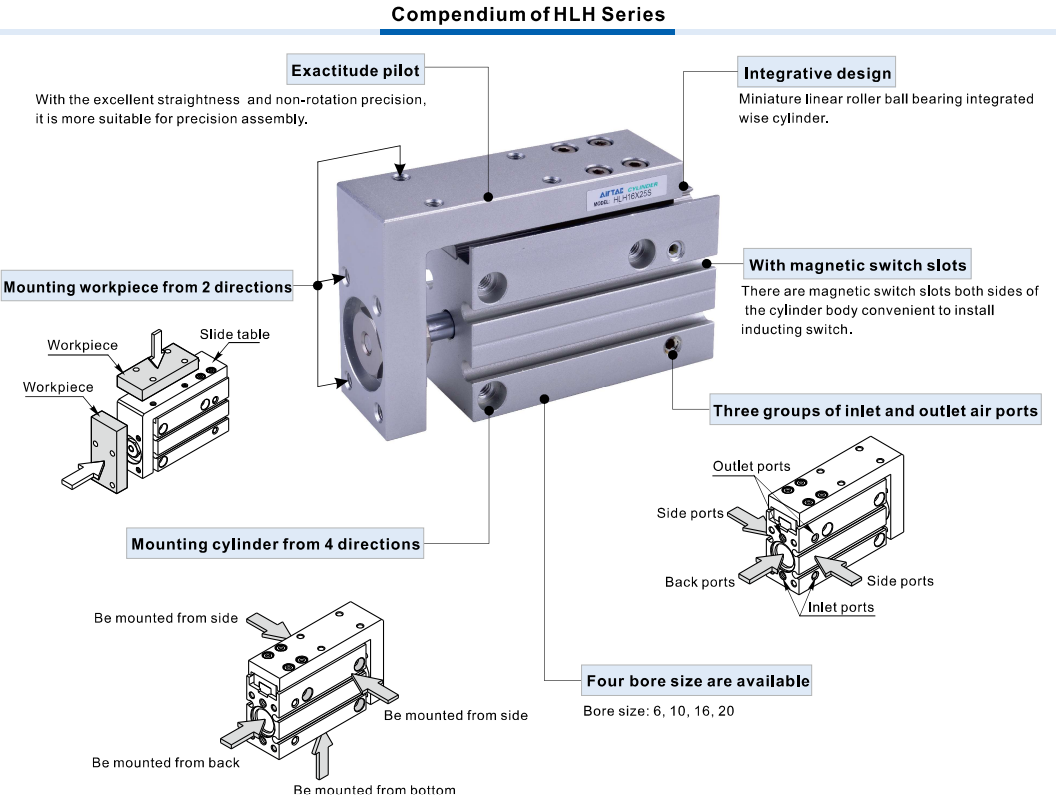

Ưu điểm nổi bật của xylanh HLH Series

• Tích hợp bạc đạn bi con lăn tuyến tính mini trong cơ cấu dẫn hướng.
• Độ thẳng và độ chính xác chống xoay tốt, phù hợp cho lắp ráp chính xác.
• Thiết kế nhỏ gọn, phù hợp với máy tự động hóa có không gian hạn chế.

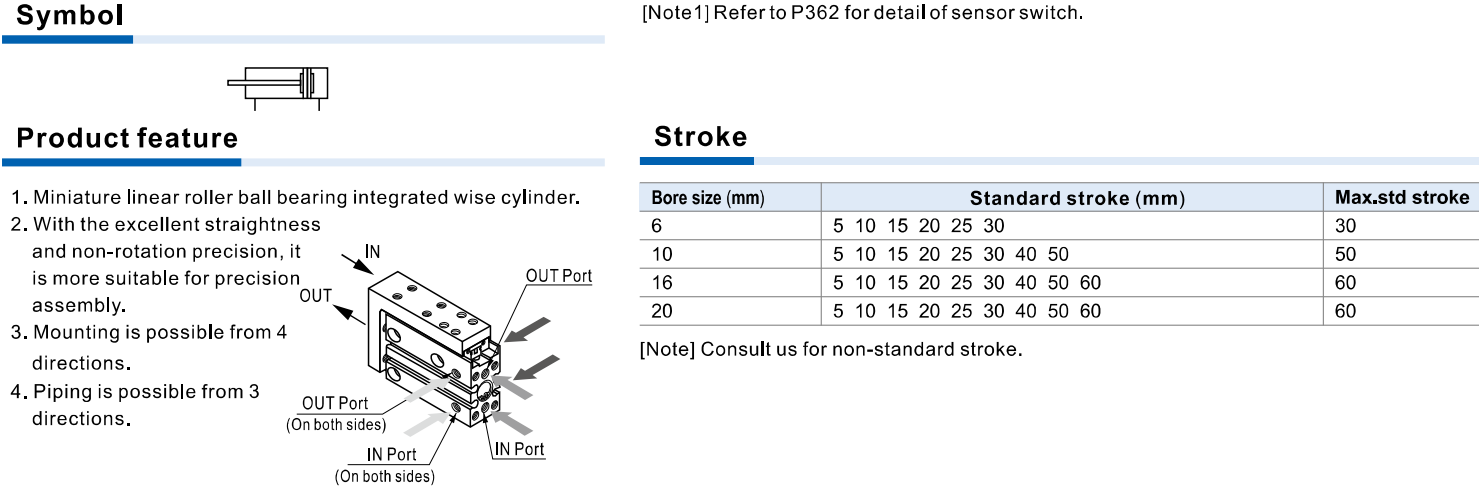

• Có thể lắp đặt từ 4 hướng, thuận tiện bố trí trong nhiều thiết kế máy.
• Đường ống khí có thể kết nối từ 3 hướng, tăng tính linh hoạt khi thiết kế hệ thống.
• Dòng xylanh khí nén tác động kép, sử dụng khí nén để thực hiện chuyển động hai chiều.
• Có thể lựa chọn phiên bản tích hợp nam châm để sử dụng cùng cảm biến từ.
• Hỗ trợ nhiều kích thước bore và hành trình khác nhau.

Các model xylanh HLH Series

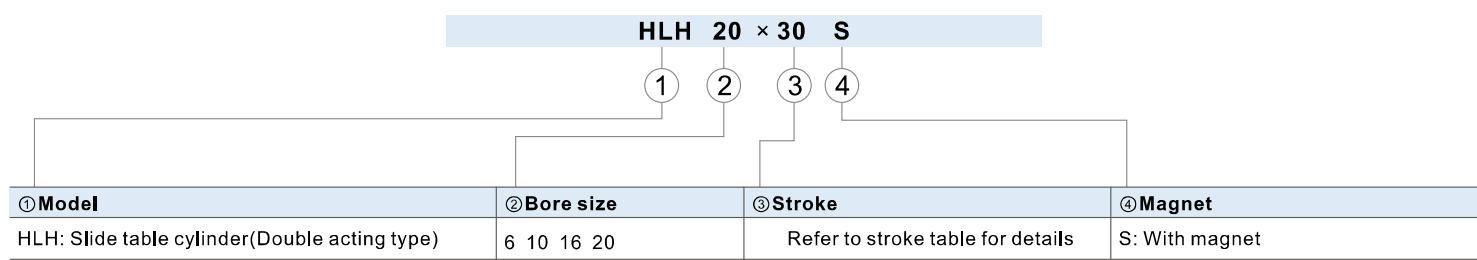

Mã sản phẩm có thể được lựa chọn theo cấu trúc HLH + kích thước bore + hành trình + tùy chọn nam châm. Ví dụ:

• HLH6 – bore 6 mm.
• HLH10 – bore 10 mm.
• HLH16 – bore 16 mm.
• HLH20 – bore 20 mm.

Phiên bản có ký hiệu S trong mã đặt hàng là phiên bản có nam châm, thuận tiện kết hợp với công tắc/cảm biến từ để phát hiện vị trí.

Ứng dụng của xylanh bàn trượt HLH
Nhờ khả năng dẫn hướng và chống xoay tốt, xylanh khí nén HLH Series AIRTAC phù hợp với nhiều ứng dụng như:

• Máy lắp ráp tự động.
• Cơ cấu định vị và dịch chuyển sản phẩm.
• Cơ cấu gắp và cấp phôi.
• Máy kiểm tra và đo lường.
• Cơ cấu đẩy, kéo sản phẩm chính xác.
• Thiết bị điện tử và linh kiện chính xác.
• Máy tự động hóa công nghiệp.
• Cơ cấu chuyển động tuyến tính cần độ chính xác cao.

Xylanh khí nén HLH Series kết hợp ưu điểm của xylanh khí nén và cơ cấu bàn trượt dẫn hướng trong một thiết kế nhỏ gọn. Độ thẳng tốt, khả năng chống xoay và nhiều hướng lắp đặt giúp HLH dễ tích hợp vào các máy tự động hóa và cơ cấu lắp ráp chính xác.

Xylanh HLH Series AIRTAC được FAC ENGINEERING VIỆT NAM cung cấp, hỗ trợ tư vấn lựa chọn bore, hành trình, phiên bản có nam châm và cấu hình phù hợp với yêu cầu thực tế của từng hệ thống.
