Mô-đun tuyến tính TPA GCBS – Giải pháp chuyển động tuyến tính tốc độ cao cho tự động hóa
Trong các hệ thống tự động hóa công nghiệp, việc lựa chọn cơ cấu chuyển động tuyến tính phù hợp ảnh hưởng trực tiếp đến tốc độ, độ chính xác và độ ổn định của thiết bị. Mô-đun tuyến tính TPA GCBS được thiết kế theo dạng dẫn động dây đai – đường ray chữ U tích hợp, mang đến giải pháp chuyển động gọn, nhanh và phù hợp với nhiều hệ thống máy tự động.

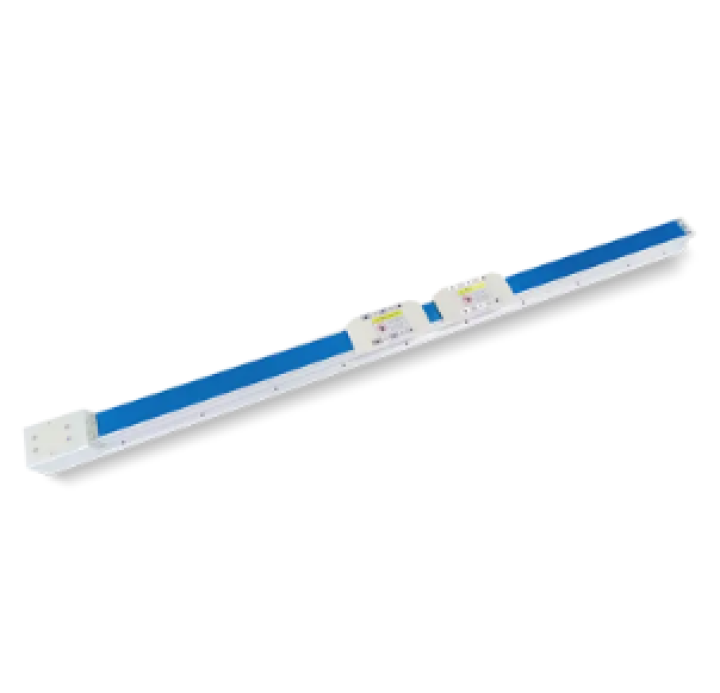

Dòng GCBS module linear TPA | GCBS-50 GCBS-80 được phát triển trên nền tảng dòng GCB, đồng thời bổ sung thêm một con trượt trên ray dẫn hướng. Nhờ đó, hai con trượt có thể thực hiện chuyển động đồng bộ hoặc chuyển động ngược chiều tùy theo yêu cầu thiết kế máy
Thiết kế đường ray chữ U tích hợp
Một trong những điểm nổi bật của GCBS là đường ray chữ U được tích hợp bên trong thân nhôm. Thiết kế này giúp giảm không gian lắp đặt và hạn chế các bộ phận dẫn hướng bên ngoài.Thanh ray thép được tích hợp vào thân nhôm và xử lý mài nhằm cải thiện độ thẳng và độ chính xác chuyển động. TPA công bố chiều cao chuyển động và độ chính xác tuyến tính có thể đạt mức 0,02 mm hoặc thấp hơn tùy cấu hình.

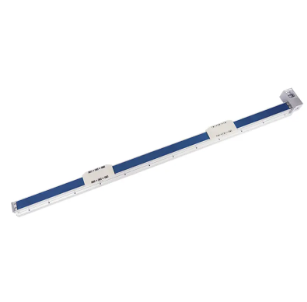

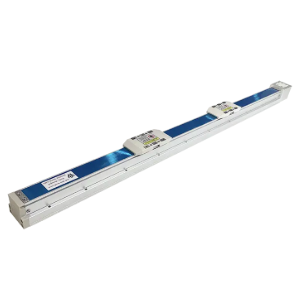

Hai con trượt cho chuyển động linh hoạt
Khác với cấu hình một con trượt của GCB, dòng GCBS có hai con trượt, cho phép thực hiện:
- Chuyển động đồng bộ giữa hai con trượt.
- Chuyển động hai chiều/ngược chiều.
- Gắp và di chuyển hai vị trí trên cùng một trục.
- Thiết kế cơ cấu truyền động đối xứng.
- Tối ưu không gian trong máy tự động.

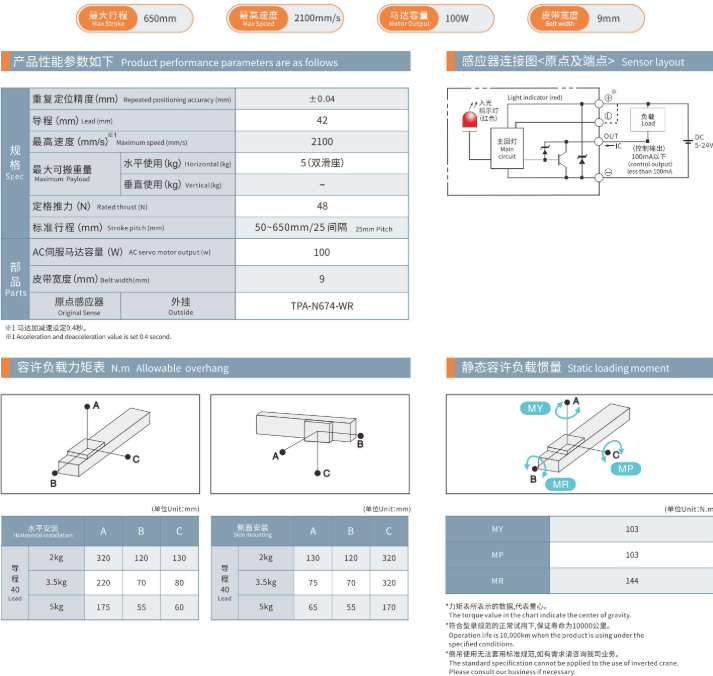

- Độ chính xác lặp lại ±0,04 mm
- Tốc độ chuyển động lên đến 2.400 mm/s
- Thiết kế kín, hạn chế bụi và dị vật:
GCBS sử dụng thiết kế nắp che bằng dải thép đặc biệt, giúp hạn chế bụi bẩn và dị vật xâm nhập vào bên trong module. TPA cho biết thiết kế kín này cho phép sản phẩm được sử dụng trong môi trường Clean Room phù hợp
Ứng dung phổ biến
- Pick & Place.
- Máy gắp sản phẩm.
- Máy đóng gói.
- Máy cấp phôi.
- Máy phân loại sản phẩm.
- Máy vận chuyển linh kiện.
- Robot Cartesian.
- Máy tự động hóa chuyên dụng.
FAC ENGINEERING VIỆT NAM - TPA Robot Việt Nam cung cấp giải pháp mô-đun chuyển động tuyến tính TPA GCBS chính hãng cho các doanh nghiệp, nhà máy chế tạo máy và hệ thống tự động hóa.Khi lựa chọn bộ truyền động tuyến tính TPA | TPA GCBS, khách hàng nên cung cấp các thông tin như hành trình cần thiết, tải trọng, tốc độ, hướng lắp đặt, loại động cơ/servo, yêu cầu cảm biến và phương án điều khiển để được tư vấn cấu hình phù hợp.
Liên hệ FAC ENGINEERING VIỆT NAM để được tư vấn module tuyến tính ray chữ U ( cấu hình động cơ, hành trình và giải pháp tích hợp vào máy tự động.
